Henan GNEE Electric Co., Ltd. は、中国で最も信頼できる制御盤のメーカーおよびサプライヤーの 1 つです。中国製のカスタマイズされた制御盤を購入する場合は、当社の工場からの見積もりを取得することを歓迎します。高品質な製品をリーズナブルな価格でご用意しております。
制御キャビネットとは何ですか?

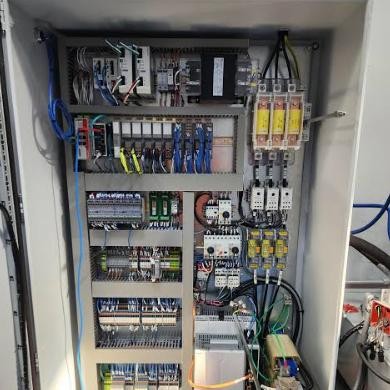

A 制御盤これは、産業システム全体に電力を制御、監視、分配する役割を担うコンポーネントを収容、整理、保護する専用の電気筐体です。{0}これは、プログラマブル ロジック コントローラー (PLC)、回路ブレーカー、端子台、コンタクター、リレー、および通信モジュールが構造化された保守可能なレイアウトに取り付けられる中央ハブとして機能します。
制御キャビネットは、繊細な電子機器を塵、湿気、極端な温度、電磁干渉から確実に保護すると同時に、人員を通電中のコンポーネントから保護します。-。適切に設計された制御キャビネットは、正しい電気パラメータを維持し、機器故障のリスクを最小限に抑え、制御キャビネットが管理するシステムの継続的かつトラブルのない動作を可能にします。-
配電
銅製バスバー、ブレーカー、端子台による系統的な電源配線により、信頼性の高い電流供給を実現します。
機器の保護
IP54 ～ IP66 等級の密閉エンクロージャは、ほこり、水、熱、不正アクセスから保護します。
プロセス制御
PLC、センサー、通信モジュールにより、リアルタイムのモニタリングと自動化された制御ロジックが可能になります。{0}
制御盤の種類 - PLC、MCC、配電およびカスタムビルド
当社はあらゆる製品を設計および製造しています。制御盤の種類あらゆる自動化および配電要件に適合するには:
| タイプ | 一般的な使用方法 | 主要コンポーネント |
|---|---|---|
| PLC制御キャビネット | マシンオートメーション、SCADA、プロセス制御 | Siemens S7-1200/1500、Allen-Bradley CompactLogix、Schneider Modicon M221/M241/M262、三菱 MELSEC iQ-R |
| モーター制御キャビネット (MCC) | マルチモーター グループ制御、ポンプ、ファン、コンベア | ダイレクト-オンライン-、スター-デルタ、ソフト スターター、VFD スターター |
| 配電盤（低電圧）- | 工場配電、建築サービス- | ACB、MCCB、MCB、ATS、キャパシタバンク、スマートメーター |
| 周波数変換器/VFDキャビネット | モーターの速度調整、HVAC、省エネ | ABB ACS、シュナイダー アルティバー、シーメンス SINAMICS |
| ステンレス鋼製制御盤 | 食品および飲料、製薬、海洋、屋外 IP66 | SUS 304 / 316L、つや消しまたは鏡面仕上げ |
| 屋外用制御盤 | 太陽光発電所、通信基地局、道路脇のキャビネット | IP54～IP66、抗-UVパウダーコーティング、温度制御 |
| 防爆-制御キャビネット | 石油・ガス、化学、鉱業 | ATEX / IEC 8 / NEC Class I Div 2 定格エンクロージャ |
| カスタム OEM 制御キャビネット | -非標準レイアウト、後付け、スキッドマウント- | GA 図面、回路図、BOM に合わせて構築 |
どの制御キャビネットのタイプがプロジェクトに適しているかわかりませんか?
当社のエンジニアリング チームは、電圧レベル、環境、自動化要件に基づいて、適切なエンクロージャ、保護定格、内部レイアウトを指定するお手伝いをします。仕様をお送りいただければ、48 時間以内にカスタマイズされた提案が得られます。
制御盤の技術仕様と製造基準
以下は、エンジニアリング チームがデフォルトで構成する標準仕様です - すべてのパラメータはカスタマイズ可能です。
| パラメータ | 標準範囲 | オプション/カスタム |
|---|---|---|
| 定格電圧 | 380 / 400 / 415 V AC、50/60 Hz;最大690V | 220 / 480 / 600 V |
| 定格電流 | 最大 6300 A バスバー | リクエストに応じてさらに高くなります |
| 短時間耐性（Icw）- | 50kA/1秒、65kA/1秒、80kA/1秒 | 最大100kA |
| 保護等級 | IP54（屋内） | IP55 / IP65 / IP66 / NEMA 4 / 4X |
| エンクロージャの材質 | 冷間圧延鋼- 2.0 mm、エポキシ粉体塗装 RAL 7035 | ステンレスSUS304・316L、アルミ、SMC |
| 動作温度 | -5 度 … +40 度 | -40 度 … +55 度 (気候制御) |
| 分離の形式 (IEC 61439-2) | フォーム2 / フォーム3 | フォーム 4 (最も高い分離) |
| 冷却 | 自然換気 | 空調/ファン/熱交換器/水冷 |
| コンプライアンス | IEC 61439、IEC 60204、GB 7251 | UL 508A、CE、RoHS、REACH |
電気制御キャビネット内の主要コンポーネント
完全に組み立てられた制御キャビネットは、単なる空の箱ではありません。各内部コンポーネントは、配電や保護から信号処理や環境管理に至るまで、特定の機能 - を果たします。中身は次のとおりです。
| 成分 | 関数 | 代表的な仕様 |
|---|---|---|
| PLC/コントローラー | 自動化ロジックを実行し、センサー入力を処理し、制御コマンドを送信します | アレン-ブラッドリー、シーメンス、シュナイダー。デジタルおよびアナログ I/O |
| サーキットブレーカー | 過電流保護。障害または過負荷時に電源を切断します | MCB / MCCB / RCD;最大AC1000V |
| コンタクタとリレー | 高電流負荷を切り替えます。-モーターの開始/停止と信号のルーティングを制御します | AC/DCコイル;補助接点 |
| 銅バスバー | エネルギー損失を最小限に抑えた効率的な配電。主導体バックボーン | 銅 C11000 / アルミニウム;錫-メッキ |
| 端子台 | フィールドデバイス接続用に整理された配線インターフェース。色分けされた回路- | DIN レール取り付け。ネジ・バネ式 |
| 電源とUPS | 制御回路に安定した DC 電圧を提供します。重要な機能のためのバックアップ電源 | DC24V;冗長構成 |
| 通信モジュール | イーサネット スイッチ、ファイバー コンバーター、データ交換用のプロトコル ゲートウェイ | Modbus、Profinet、EtherNet/IP |
| 環境制御 | 熱管理のためのファン、ヒーター、サーモスタット、湿度制御 | AC/DCファン。 PTCヒーター |
| HMI/オペレーターパネル | オペレータが機器を監視および制御するためのタッチスクリーンまたはボタン インターフェイス | 7 インチ～15 インチのディスプレイ。 IP65の前面 |
主要な業種にわたる産業用制御キャビネットのアプリケーション
私たち産業用制御盤以上の場所に展開されています30業種以上で60か国。最も一般的な垂直用途には次のものがあります。
- 太陽光発電およびBESS発電所- PV コンバイナ制御キャビネット、インバータ インターフェース キャビネット、BESS コンテナ化制御キャビネット、MV 開閉装置インターフェース。
- 風力- ピッチおよびヨー制御キャビネット、コンバータ制御キャビネット、SCADA インターフェース。
- 石油、ガス、石油化学- 防爆-ポンプ、コンプレッサー、パイプライン SCADA 用制御キャビネット。
- 冶金および製鉄所- 圧延機、高炉ブロワー ドライブ用のモーター制御キャビネット (MCC)。
- 上下水処理- ポンプ場、曝気ブロワー、汚泥脱水用の PLC 制御キャビネット。
- データセンターと通信- 配電キャビネット、ATS キャビネット、UPS バイパス キャビネット。
- 鉱業とセメント- IP65 防塵-粉砕機、コンベア、キルン用制御キャビネット。
カスタム制御盤ソリューション
ほとんどの産業プロジェクトは、すべてに対応できる単一のサイズではありません。{{0}私たちは専用のOEM/ODM制御キャビネットワークショップ中国中部に位置し、板金加工、銅棒加工、自動塗装ライン、35 人のエンジニアからなる電気設計チームを完全に社内で備えています。{0}
当社のカスタム制御キャビネットのワークフロー:
- 要件の取り込み- は、負荷リスト、回路図（手書きの場合も含む）、サイト環境、認定ターゲットを共有します。-
- 無料のプレエンジニアリング-- 24 ～ 48 時間以内に、単線図、一般図、BOM、および明細別の見積書を納品します。-
- サンプル/パイロットラン- 1 – 量産前の 5 ユニットのパイロット（MOQ 交渉可能）。
- 量産- の通常のリードタイム15 ～ 25 営業日200 ユニット以下の場合。
- プレ-脂肪- は電源投入テスト、絶縁テスト、ハイポット、機能シミュレーションを記録しました。{{1}
- 太った証人- は、-サイトまたはリモート ビデオで歓迎します。 TUV / BV / SGS サードパーティ検査をサポート-。
- 耐航性のある梱包と出荷- 木製ケース + 燻蒸 + 防湿層; FOB青島/上海/寧波、CIF/DDPあり。
次のプロジェクト用にカスタムの制御キャビネットが必要ですか?{0}
単線図、コンポーネント リスト、アプリケーション要件を共有します。-エンジニアリング サポート - を使用して、通常 48 時間以内に詳細な見積もりを提供します。
仕様を提出してください
当社の制御盤を選ぶ理由
- 100% 工場でテスト済み:すべてのキャビネットは完全に電源が入っており、出荷前にテスト済みです。- 分岐回路、I/O ポイント、オペレーター制御が検証されています。
- 完全なドキュメント:配線図、コンポーネントリスト、準拠ラベルは、設置とメンテナンスのためにハードコピーおよびデジタル形式で提供されます。
- カスタムエンジニアリング:- の電圧、環境、自動化レベル、将来の拡張要件をすべて考慮した正確な仕様に合わせて構築されています。
- 色分けとラベル付け:{0}セルフラミネート ビニール ワイヤ ラベルと消えないインク端子タグにより、設置者やメンテナンス スタッフの永続的な識別が保証されます。{0}
- 世界標準:UL 508A、IEC 61439、CE、ATEX、CSA 準拠 - は国際市場で安全性と品質が認められています。
- ワンストップ ソリューション:設計から製造、文書化まで - 1 つのサプライヤー、1 つの連絡窓口で完全な説明責任を負います。
よくある質問
コントロール パネルには通常、スイッチ、コンタクタ、過電流保護などの配電コンポーネントが含まれています。制御キャビネットはよりプロセス指向です-。-には、制御システム、リレー保護、振動モニタリング、周辺機器など、機械またはプロセス制御に特化した機器が収納されています。現代の自動化により、多くのキャビネットが制御機能と分配機能の両方を提供するようになり、この区別はますます曖昧になってきています。
制御盤はどのような基準を満たす必要がありますか?
制御キャビネットは、UL 508A (米国の産業用制御パネル)、IEC 61439 (低電圧開閉装置アセンブリ)、NFPA 79 (米国の産業機械)、CSA C22.2 (カナダ)、および爆発性雰囲気に関する ATEX/IECEx に準拠する必要があります。- IP54 または IP65 定格は、塵や水の侵入に対する保護を定義します。コンプライアンスにより、安全性、信頼性、市場全体での規制の承認が保証されます。
制御盤のエンクロージャにはどのような材質が使用されていますか?
最も一般的な材料は、一般産業用の粉体塗装鋼板（通常は RAL 7035 ライトグレー）です。{0}ステンレス鋼 (SS304 または SS316) は、食品加工や海洋用途など、腐食性、湿気の多い、または衛生的な環境に適しています。アルミニウムは、軽量で耐食性があり、優れた放熱性を備えたオプションです。-プラスチック製の筐体は、その絶縁特性を目的として、機械的応力が低い環境で使用されます。{8}
制御盤にはどの IP 定格を選択すればよいですか?
屋内の乾燥した環境の場合、IP54が標準です。屋外、粉塵が多い、-洗い流される-、または海洋環境の場合、IP65またはIP66が推奨されます。食品および飲料 / 製薬の衛生環境では通常、IP66 + ステンレス鋼 SUS 304/316L.
見積もりを取得する - 今すぐ GNEE 制御キャビネット エンジニアにご相談ください
負荷リスト、{0}}単線図、または手書きのスケッチ-をお知らせください。- GNEE エンジニアが回答いたします。単線図、GA 図面、BOM、明細化された見積書を 24～48 時間以内に作成-、無料。
