1000 kVA 油入変圧器とは何ですか?{1}動作原理、用途、主要パラメータの説明

最新の配電システムでは、効率と安全性を確保するために、信頼性の高い変圧器を選択することが不可欠です。



GNEE は、電力変圧器および鉄鋼ソリューションの専門メーカーおよび世界的サプライヤーであり、産業、公益事業、インフラストラクチャーのプロジェクト向けにカスタマイズされた機器を提供しています。あ1000 kVA 油-入り電源変圧器これは、中容量の配電に最も広く使用されているソリューションの 1 つであり、その耐久性、効率性、費用対効果で知られています。{0}{1}



A 1000 kVA 油-入り電源変圧器冷却と電気絶縁に絶縁油を使用しているため、屋外や過酷な用途に最適です。{0}}



このガイドでは、十分な情報に基づいて購入を決定できるよう、その動作原理、用途、主要な技術パラメータについて説明します。





1000 kVA 油入変圧器-は、熱を放散し、内部コンポーネントを絶縁するために鉱油または絶縁油を使用する変圧器の一種です。送電および配電システムの電圧レベルを昇圧または降圧するように設計されています。



1000 kVA 油入変圧器のコアコンポーネント-

• 磁心（ケイ素鋼積層）
• 一次巻線と二次巻線
• 絶縁油を充填した変圧器タンク
• ラジエーターまたは冷却フィン
• 修復者と息抜き

保護装置（ブッフホルツリレー、温度インジケータ）



変圧器に油が使用される理由

• 優れた放熱性
• 高い絶縁耐力
• 断熱性能の向上
• 内部コンポーネントの耐用年数の延長

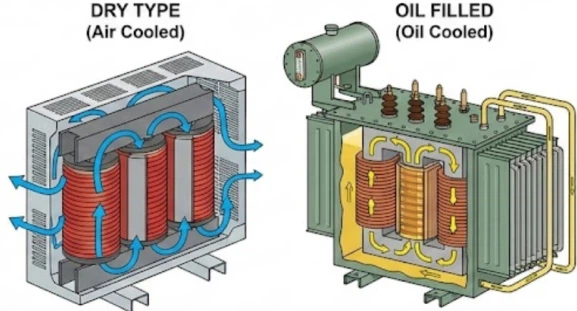

油入変圧器と乾式変圧器の内部構造図-





変圧器の動作は電磁誘導に基づいています。

1000 kVA 油入変圧器の仕組み-

交流が一次巻線を流れると、コア内に磁界が発生します。この磁界により二次巻線に電圧が誘導され、直接電気接続せずに回路間で電気エネルギーを伝達できるようになります。



変圧器の動作における絶縁油の役割

• 動作中に発生する熱を吸収します
• ラジエーターを循環してシステムを冷却します
• 巻線間の放電を防止
• 継続的な負荷の下での信頼性を向上

電源トランス冷却系統図





1000 kVA 油入変圧器は、その堅牢性と効率性により、さまざまな産業で広く使用されています。{1}



1000 kVA 油入変圧器の産業用途-

• 製造工場および重工業
• 鉱山および冶金事業
• 石油・ガス施設
• 化学処理プラント



インフラストラクチャおよびユーティリティ アプリケーション

• 配電変電所
• 再生可能エネルギープロジェクト（太陽光発電所、風力発電所）
• 複合商業施設や大型ビル
• 地方電化プロジェクト

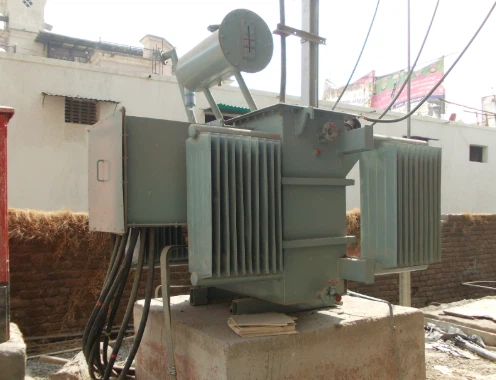

屋外変電所に設置された変圧器





適切な変圧器を選択する際には、技術仕様を理解することが重要です。



標準技術パラメータ表

パラメータ	代表値
定格容量	1000kVA
一次電圧	6kV / 10kV / 11kV / 33kV
二次電圧	0.4kV / 0.415kV
頻度	50Hz/60Hz
冷却方法	オナン / オナフ
絶縁クラス	A / B
ベクトルグループ	Dyn11 / Yyn0
インピーダンス	4% – 6%
温度上昇	55度/65度
規格	IEC、ANSI、GB



オプションのカスタマイズパラメータ

• タップチェンジャー（オフロードまたはオンロード）-
• 耐食性のための特殊コーティング
• 低{0}}損失設計（エネルギー効率の高いコア）-
• 防爆または耐火性-設計-





油入変圧器は、依然として多くの用途で好まれる選択肢です。{0}



主な利点

• 高効率で優れた冷却性能
• 産業用の強力な過負荷容量
• 適切なメンテナンスにより長寿命
• 乾式変圧器に比べて初期投資が安い



メンテナンスに関する考慮事項

• 定期的なオイル検査と濾過
• 温度と負荷状態の監視
• シールとブッシュの定期点検





GNEE では、製造の専門知識と厳格な品質管理に裏付けられた高品質の変圧器ソリューションを提供しています。{0}



私たちの利点

• 先進的な生産ラインと試験設備
• 完全な認証 (ISO、IEC 準拠)
• OEMおよびODMのカスタマイズが可能
• 競争力のある価格設定と短納期
• 信頼できる物流による世界的な輸出実績

当社は、プロジェクト固有の要件を満たすためにカスタマイズされた変圧器ソリューションで EPC 請負業者、販売代理店、エンドユーザーをサポートします。{0}}





A 1000 kVA 油-入り電源変圧器は、産業用および公共用の配電のための信頼性とコスト効率の高いソリューションです。{0}優れた冷却性能、耐久性、柔軟性を備えているため、屋外およびヘビーデューティー用途での最高の選択肢となっています。-
