100KWの機器に100kVAの変圧器を使用できますか?

「100KWの機器に100kVAの変圧器を使用できますか?」これは、GNEE の営業チームと技術チームが毎日受け取る最も一般的な質問の 1 つです。多くのユーザーは本能的に「100 は 100」だと考えています - 機器の定格が 100KW の場合、100kVA の変圧器が完璧に適合するはずですよね。答えはノーであり、リスクは重大です。



18 年以上の経験と 30,000 平方メートルの生産施設を持つ ISO9001:2015 認定メーカーとして、GNEE は、不適切なサイジングに起因する変圧器の焼損、頻繁なトリップ、生産停止の事例を非常に多く見てきました。



今日は、次のことを徹底的に説明します。変圧器容量(kVA)と設備電力(kW)の関係は何ですか?また、100KW の機器には実際にどのくらいのサイズの変圧器が必要なのでしょうか?



過負荷により焼損した変圧器コイルと GNEE の新しい銅巻線の--並べて比較-





答えるには100KWの機器が100kVAの変圧器を使用できるかどうか、まず次の 3 つの中心的な概念を理解する必要があります。kW（キロワット）、kVA（キロボルト-アンペア）、cosφ（力率）。これら 3 つの関係は、すべてのトランスのサイジングの基礎となります。



区別しなければならない 3 つの概念

学期	フルネーム	意味	簡単な例え
kW	キロワット	機器が消費する実際の「有効電力」	実際に摂取する栄養
kVA	キロボルト-アンペア	有効電力と無効電力を含む合計「皮相電力」	丼一杯のご飯があなたに提供されました
cosφ	力率	有効電力 ÷ 皮相電力。効率を測定する	丼の「栄養利用率」



コア変換式

kW=kVA × cosφ

または次のように書きます。

kVA=kW ÷ cosφ



重要な結論:力率 cosφ=1 (純抵抗負荷) でない限り、変圧器の容量（kVA）は、機器の電力（kW）より数値的に大きくなければなりません.



一般的な推定値: 1 kVA ≈ 0.8 kW

産業プロジェクトでは、力率は通常次のように推定されます。0.8保守的な値として。これはつまり：

• 100kVA 変圧器は、一般的な産業用負荷の約 80 kW に電力を供給できます。
• 100KWの機器には少なくとも125kVAの変圧器が必要です

つまり、100KW の機器に 100kVA の変圧器を使用することは、80 ポンドを安全に運ぶことができる人に 100 ポンドを運ぶように依頼するようなものです - 短期間であれば可能ですが、長期的には故障することが保証されています。





これは最も一般的なサイジング シナリオです。施設内のすべての機器の合計電力 (kW 単位) がわかっており、どのサイズの変圧器 (kVA 単位) を購入するかを決定する必要があります。



計算式

変圧器容量（kVA） 設備総電力（kW）÷力率（cosφ）以上



作業例

シナリオ：工場の設備の総電力は80kW、力率は次のように推定されます。0.8.

80kW ÷ 0.8=100 kVA

結論：定格の変圧器が必要です100kVA以上.



元の質問に戻る: 100KW の機器に対応する変圧器のサイズはどれくらいですか?

与えられる:機器電力=100 kW、cosφ=0.8

100kW ÷ 0.8=125 kVA

答え： 100KW の機器には少なくとも 125kVA の変圧器が必要です。100kVA を使用すると、サイズが大幅に小さくなります。



マージンを残す必要があります (10% ～ 20%)

上の式は「理論上の最小値」のみを計算します。 GNEE は、さらに追加することを強く推奨します。10% ～ 20% のマージン次のような理由からです。

• すべての機器が同時に起動するわけではありません。ただし、一部の機器 (特にモーター) は、起動時に定格電流の 5 ～ 7 倍を消費します。
• 今後の展開：後から機器を 1 つ追加すると、変圧器全体を交換することになります - の方がはるかに高価です。
• 継続的な全負荷を回避します。100% の負荷で動作している変圧器は、継続的に温度上昇が大きくなり、寿命が短くなります。
• 推奨サイズ:100kW ÷ 0.8 × 1.2 (20% マージン) =150kVA





もう 1 つの一般的なシナリオ: すでに 100kVA 変圧器を持っており、安全に接続できる機器の最大 kW を知りたいと考えています。



計算式

最大負荷（kW） 変圧器容量（kVA）×力率（cosφ）以下



作業例

シナリオ：既存100kVA変圧器、力率推定値0.8.

100 kVA × 0.8=80 kW

結論：のこの 100kVA 変圧器の安全負荷は 80 kW を超えてはなりません。装置の合計電力が 80 kW を超える場合は、変圧器をアップグレードするか、力率補正コンデンサを追加する必要があります。



安全荷重を超えるとどうなりますか?

過負荷レベル	結果
10％以内	温度上昇が若干高く、寿命が若干低下
20%–30%	頻繁な過負荷アラーム、加速された絶縁劣化
50%以上	巻線の過熱と焼損、火災の可能性





多くのお客様は「1 kVA ≈ 0.8 kW」という経験則だけを覚えていますが、機器のタイプが異なれば力率も大きく異なります。力率を無視することは、サイジングエラーの最大の原因です。



機器タイプ別の代表的な力率値

機器の種類	代表的な力率 (cosφ)	例
純粋な抵抗負荷	≈ 1.0	電気炉、白熱灯、電気ヒーター
モーター負荷	0.7 – 0.85	ポンプ、ファン、コンプレッサー、コンベア
電子負荷装置	0.5 – 0.7	VFD、スイッチ-電源、LED ドライバ
溶接設備	0.4 – 0.6	スポット溶接機、アーク溶接機（断続勤務）



力率が低いほど大きな変圧器が必要

比較例：

• 80kW電気炉(cosφ=1.0)：80 ÷ 1.0=80kVA → 100kVA で十分です
• 80kWウォーターポンプ(cosφ=0.8):80 ÷ 0.8=100kVA → 100kVA が必要
• 80kW VFD負荷(cosφ=0.6):80 ÷ 0.6=133kVA → 150kVA が必要

同じ 80kW の機器の場合、必要な変圧器容量は力率に応じてほぼ 2 倍変化する可能性があります。



力率を改善するにはどうすればよいですか?

変圧器の容量は固定されているが、力率が低いために負荷容量が制限されている場合は、次のことが可能です。

• 力率補正コンデンサを取り付けます。力率を 0.7 から 0.95 以上に高め、負荷容量を効果的に増加させることができます
• 高効率モーターと交換します。-一般に、高効率モーターは力率が優れています。{0}
• 無負荷操作は避けてください。-無負荷モーターの力率は非常に低い (0.1 ～ 0.3)



実用的なサイジングガイド – さまざまなアプリケーションに適したトランスのサイズは?

以下は、GNEE の長年の経験に基づいたサイジング ガイドです (マージンはすでに 20% 含まれています)。

応用	装置の総電力	推奨変圧器容量	注意事項
小さな機械工場	80kW	125kVA	モーター-重い、高い始動電流
射出成形ワークショップ	100kW	150～200kVA	周期的な負荷、大きなマージンが必要
エアコンプレッサーステーション	100kW	150kVA	ダイレクトスタートモーターへの影響-
商業照明 + HVAC	100kW	125kVA	照明cosφ≒1、HVAC≒0.8
電気炉加熱	100kW	110kVA	抵抗負荷、許容されるマージンが小さい
データセンター	100kW	130～150kVA	UPS負荷、高い信頼性が必要

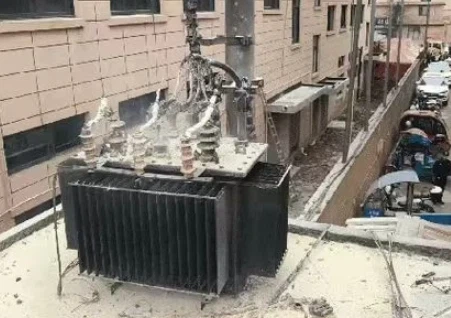

コンプレッサーステーションにおけるGNEE変圧器の実際の設置写真





GNEE に見積もりを依頼する前に、次の 5 つの質問に答えてください。回答が詳細であればあるほど、当社の推奨事項はより正確になります。



-必ず答えるべき 5 つの質問

• 装備リスト:すべての電気負荷とは何ですか?それぞれのkW定格は何ですか?
• モーターの種類: Are there large motors (>30kW）？ダイレクト-オンライン-は始まっていますか?
• 多様性要因:すべての機器は同時に動作しますか、それとも異なる時間に動作しますか?
• 拡張計画:今後 1 ～ 3 年以内に設備を追加しますか?
• サイトの力率:現場にコンデンサーバンクはありますか?現在の力率はどれくらいですか?



GNEEの無料サイズ調整サービス:機器リストを当社の技術チームに送信してください。



専門的なソフトウェアを使用して以下を計算します。

• 最低限必要な変圧器容量
• 推奨最適容量（マージン含む）
• 力率補正が必要かどうか
• 推定年間電気代とROI分析





元の質問に戻りましょう。100KWの機器に100kVAの変圧器を使用できますか?答えは絶対にそうではありません。その主な理由は、変圧器容量 (kVA) と機器電力 (kW) の間には重要な要素があるためです。力率（cosφ）。 cosφ=0.8 の業界標準推定値を使用すると、100kVA 変圧器は 80kW の負荷のみに安全に電力を供給できます。 100KW の機器の場合、少なくとも 125kVA の変圧器 - が必要で、GNEE は 150kVA を推奨します。



GNEE からのアドバイス:小型の変圧器で数百ドルを節約するためだけに、機器の焼損や数日間の生産ダウンタイムの危険を冒す必要はありません。サイズアップ。安心は20年間続きます。



機器に必要な変圧器のサイズについて混乱していますか?

機器リストを GNEE に送信します。無料で正確な容量計算とソリューションの最適化を実行します。

今すぐ GNEE にお問い合わせくださいカスタムの《変圧器サイジング レポートの特急料金と工場直接料金》{0}}については、こちらをご覧ください。一度適切なサイズに設定すれば、-、10 年間心配する必要がなくなります。



見積もりを依頼する



よくある質問

100KW の機器が短期間しか動作しない場合、100kVA 変圧器を使用できますか?
たとえ短期間でもお勧めできません。モーターの始動電流は定格電流の 5 ～ 7 倍に達することがあります。 100kVA 変圧器は瞬間的に重大な過負荷にさらされ、ブレーカーが作動したり、局所的な巻線の過熱が発生したりする可能性があります。



すでに100kVAの変圧器を購入しましたが、私の機器は100KWです。私に何ができる？
2 つのオプション: ① 力率補正コンデンサを取り付けて力率を 0.95 - より高くします。これにより、約 95kW の負荷が可能になります (それでもわずかに不十分です)。 ② より大きな変圧器（125～150kVAを推奨）に交換します。 GNEE は古い変圧器の下取りと交換サービスを提供しています。-



kVA から kW への変換で、一部のメーカーが 0.9 を使用するのはなぜですか?
0.9 が理想的な値です。ほとんどの工業用地では、実際の力率は 0.7 ～ 0.85 です。 GNEE は、保守的で安全なサイズ設定として 0.8 を使用することを推奨します。



すべての負荷が力率が非常に低い LED ライトとコンピュータ（スイッチモード電源）である場合はどうなりますか?{0}}
これらの負荷は重大な高調波を生成します。より大型の変圧器が必要なだけでなく、アクティブ パワー フィルター (APF) の恩恵も受けられます。 GNEE は統合配電ソリューションを提供できます。



油浸式変圧器と乾式変圧器-のどちらを選択すればよいでしょうか?
屋外または独立型変電所 → 油浸-（コストが低く、過負荷容量が大きい）。屋内または高火-の安全要件 → 乾式-（より安全）。 GNEE は両方のタイプを提供します。
