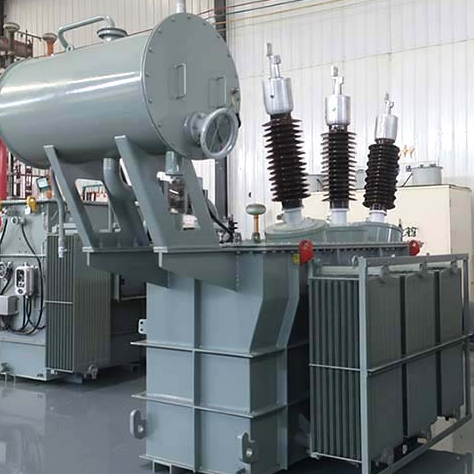

200 MVA 3 -フェーズオイル浸漬電力変圧器
一次電圧定格：220kv
二次電圧評価：18kv
電力評価：200mva
標準：EN60076
の紹介200 MVA 3 -位相パワートランス
Gnee Transformerは、200 MVA 3 -位相油を浸した電力変圧器を供給します。
200 MVA 3フェーズパワートランスは、屋外送信および変電所の用途向けに設計された大量のオイル充填ユニットです。 DSTU EN 60076-1（IEC 60076に相当）およびANSI/IEEE標準に基づいて、DYN11ベクトルグループで220 kVから18 kVを踏み出します。その堅牢な（オイル強制空気強制）冷却は、65度のオイル-を維持し、巻き付け-が連続200 mVa荷重下で上昇し、そのオンロードタップチェンジャー（±2×2.5％）は、サービスの中断なしで精密な電圧調節を保証します。
30年のサービス寿命のために設計されたこの変圧器は、11％のインピーダンスで最大750 kV、2秒の短絡、85 dB未満のノイズを維持します。モジュラーレールマウント輸送および亜鉛メッキ制御キャビネットは、ユーティリティグリッド、データセンター、再生可能農場、産業工場への設置を簡素化します。
200 MVA 3 -フェーズオイル浸漬電力変圧器の技術仕様
| 電力評価：200 mva |
| 高電圧（HV）：220 kVの公称; 242 kVの定格。 252 kV最高の動作電圧 |
| 低電圧（LV）：18 kV公称; 29 kVの定格。 19.8 kV最高の動作電圧 |
| ニュートラル電圧：110 kV |
| 冷却システム：ofaf（オイル強制空気強制） |
| タップチェンジャー：オン-ロードタップチェンジャー（nltc）、マニュアルドライブ、範囲：±2 x 2.5％ |
| 短い-回路電圧： 11% |
| いいえ- load電流：0.22％以下 |
| いいえ-負荷損失と短絡損失：EcodeSignレベル2の要件を満たします |
| 短い-回路電流に対する抵抗：DSTU EN 60076-5に準拠しています |
会社概要
Gnee Transformerには、生産能力が強く、効率的なマーケティングチームがあります。
当社の変圧器製品には、500kV、400kV、330kV、220kV、および110kVウルトラ-高電圧変圧器、さまざまな乾燥-タイプの変圧器/オイル浸漬トランス/35kvのオイル浸漬合金変圧器、新しいエネルギー変圧器、および新しいエネルギー変圧器、およびプレハブ化された物質。
シリーズシリーズ：シングル-位相変圧器、3つの-位相変圧器、円筒形変圧器、隔離変圧器、コントロールトランス、電圧レギュレーター、その他の製品、および接地変圧器、アーク抑制コイル、ビットコイル、ビットコイン、ビットコイントランス、マチナストランストランストランストランストランストランス、マイニントランストランスなどの特別な変圧器のさまざまな仕様トランスなど
Gnee Transformerは、ISO9001、ISO14001、ISO45001、SA8000システム認証を連続して通過しました。同時に、10kVおよび35kVレベルの配電変圧器とボックスタイプの変電所が、内部-の電気技術委員会IEC認定、米国UL認定、ドイツTUV認定、EU CE認証、オランダKEMA認定、およびGOST認定を取得しました。当社の製品販売は、米国、ヨーロッパ、カナダ、メキシコなどの72の国や地域を含む世界市場をカバーしています。
トランスワークショップ機器ディスプレイ
Gneeからの変圧器の種類
Gneeトランス仕様を注文します
|
当社の製品を選択するときは、次のデータを提供して、より良いサービスを提供してください。 |
||
|
要求者 |
||
|
DEMANDER： |
ThelephoneMethods： |
ファックス： |
|
プロジェクト技術リーダー： |
ThelephoneMethods： |
メールボックス： |
|
トランスタイプの選択 |
||
|
□ドライトランス {□sc（b）エポキシ樹脂□sc（b）非-カプセル化} □アメリカンボックス（ZGS） {□ターミナルタイプ（- z -）□リングネットワークタイプ（- h -）} □ヨーロッパのボックスの変化（YBM）{□乾燥変化□オイル交換} |
□オイル-浸漬トランス{□完全に密閉された（- m {-}）□オイル-ベアリングピロー} □アモルファス合金トランス{□乾燥アモルファス□オイルアモルファス} □特別な変圧器{整流器、炉、鉱山など} |
|
変圧器の基本データの選択
|
使用国： |
|
|
フェーズ番号： |
□3 -フェーズ（s従来型）□モノフェース□その他（) |
|
頻度： |
□50Hz（従来）□60Hz□その他（) |
|
トランスオイル： |
□＃25（従来）□＃45（最低温度25度以下） |
|
定格容量： |
□（）KVA使用条件□屋外タイプ□屋内タイプ |
|
高度： |
□1000m未満（従来）□1000-2000m□3000m以上以上 |
|
定格電圧（高電圧） |
□6kv□10kv□20kv□35kv□66kv□110kv□220kv□その他（) |
|
定格電圧（低圧） |
□0.4kV□0.66kv□10kv□10.5kv□35kv□other（） |
|
接続グループ |
□dyn11（従来）□yyn0□ynd11□li0（single -フェーズ）□その他（) |
|
インピーダンス（％）： |
□4％□4.5％□5.5％□6％□6.5％□8％□その他（） |
|
電圧調整モード |
□励起なしの電圧レギュレーション（従来型）□オン-ロード電圧レギュレーション（z） |
|
電圧レギュレーション範囲 |
□±2*2.5％□±5％□±3*2.5％□その他（) |
トランスアクセサリーの選択
|
□ファン□温度制御{□共通□485コンピューターインターフェイス} □ドライケース{□普通の鋼板□アルミニウム合金»ステンレス鋼} □ドライケースの保護レベル（□IP20（従来）□IP（）} □ドライケースの高さ要件{□なし□要件[ ]} □ドライ変数シェルのケーブルアウトモード {□□up {-および- out out□up - and - down□down - in/down - out□{-} in/up -} □down - in/ down - out□down - in/ side {-} out [□左□右-}}} |
|
注記： 1。 2。（オイル交換<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
その他の特別な要件（以下に追加料金がかかります）
|
ドライトランス |
□シェルとボトムプレート{□普通□完全密閉}□トラベルスイッチ□磁気lo □ゼロシーケンストランス□低電圧キャビネットへの銅バー □保護メッシュ□照明□100kva以下のファン□ショックアブソーバー |
|
オイル-浸漬トランス |
□No.45非-低温エリア□-荷重電圧レギュレーターの指定ブランド □400kva以下、配線端子付きの低電圧アウトレットOABC位相以下 □630kva以下では温度制御が必要です □800kvaまたは低電圧アウトレット以下フェーズ0には配線端子が必要です □630kva以下にガスリンを装備する必要があります |
