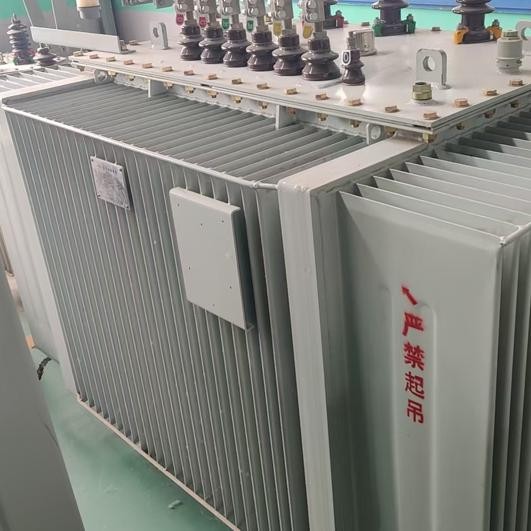

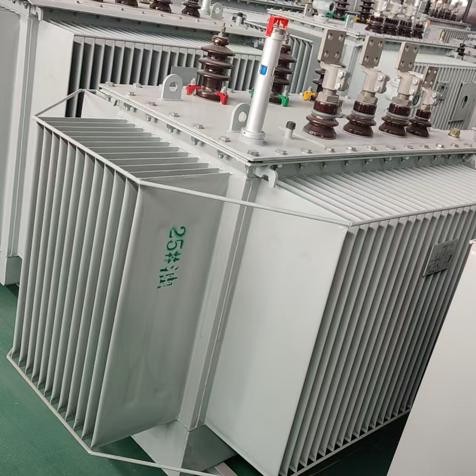

S11-1600kVA 10kV 油入変圧器

Henan GNEE Electric Co., Ltd. は、中国で s11-1600kva 10kv 油入変圧器-の最も信頼できるメーカーおよびサプライヤーの 1 つです。中国製のカスタマイズされた s11-1600kva 10kv 油入変圧器を購入する場合は、工場からの見積もりを取得することを歓迎します。高品質な製品をリーズナブルな価格でご用意しております。



産業プラント、変電所、再生可能エネルギープロジェクト、公共配電システム向けに設計された、S11 1600kVA オイル入り変圧器-低損失、信頼性の高い動作、および完全な IEC 60076 準拠を実現します。世界中のプロジェクト向けに、カスタマイズされた電圧比、ベクトル グループ、アクセサリを利用できます。



24 時間の技術対応 |カスタム電圧とエンクロージャが利用可能 |世界的な配送サポート



カスタム電圧または迅速な対応が必要ですか?当社の技術チームは、お客様の特定のプロジェクトに合わせてソリューションをカスタマイズする準備ができています。以下をクリックして、24 時間以内に詳細な見積もりを入手してください。

データシートをリクエストする





 油入変圧器-技術パラメータ表



アイテム	価値	適合基準
定格容量	1600kVA	IEC 60076-1
定格電圧比	10±2×2.5% / 0.4kV	IEC 60076-1
タップチェンジャーの種類	オフ回路手動タップ切替器-	IEC 60214-1
ベクトルグループ	ダイナ11	IEC 60076-1
低電圧定格電流	2309 A	IEC 60076-1
インピーダンス電圧	4.5%	IEC 60076-5
無負荷損失（S11 グレード）	2400W以下	GB/T 25438 / IEC 60076-1
負荷損失（75度基準）	12800W以下	GB/T 25438 / IEC 60076-1
無負荷電流	1.1%以下	GB/T 25438
冷却方法	ONAN（ナチュラルオイル・ナチュラルエアー）	IEC 60076-2
温度上昇限界	65K(巻線)	IEC 60076-2
絶縁クラス	クラスA	IEC 60076-1
タンク保護等級	IP65	IEC 60529
おおよその総重量	～3200kg	-



認定と資格

• IEC 60076シリーズ国際規格型式試験認証
• ISO 9001:2015 品質マネジメントシステム認証
• CE適合認証
• 第三者-認定の工場テストレポート
• 輸出商品検査書類一式サポート

独占的な設計図を入手する



GNEE Electric 1600kVA 変圧器を選ぶ理由



比較	ジーニーエレクトリック	代表的なサプライヤー
銅巻線	100% OFC 銅	銅/アルミニウム
ケイ素鋼	宝鋼 / WISCO CRGO	標準 CRGO
定期テスト	100% 工場でテスト済み	部分的
型式試験	利用可能	オプション
OEMサポート	はい	限定
IEC60076	✔	✔
短絡強度	高い	標準
配達	10～15日	20～40日



GNEE Electric のコアバリュー1600kVA変圧器



① エネルギー効率と投資のバランス

IEC 60076 および GB/T 25438 規格に完全準拠した実証済みの S11 効率グレード。従来の S9 シリーズ変圧器と比較して、無負荷損失が約 21% 削減され、連続運転で年間約 5,700 kWh の電力を節約します。初期調達コストと長期的な運用コストの間で最適なバランスが実現され、大量流通や産業プロジェクトの主流の選択肢となっています。{10}



② 強い環境適応力

完全密閉型コルゲートタンク構造を採用しており、定期的なコアリフトメンテナンスが不要です。{0}標準設計は 30 度から 45 度の周囲温度に適応します。また、東南アジア、中東、アフリカ、その他の世界市場での展開に適した、高温、高湿、高地、粉塵の多い過酷な環境向けにカスタマイズされたソリューションを提供しています。{4}



③ 長寿命・高信頼性

クラス A 絶縁システムに適合した 100% 純銅巻線で、強力な短絡耐性と熱安定性を備えています。-通常の動作条件と標準的なメンテナンスの下では、設計耐用年数は 30 年を超えます。完全密閉構造により絶縁油の酸化や水分の侵入を防ぎ、油交換サイクルを大幅に延長します。



④ 完全なプロセス品質管理-

すべてのユニットは出荷前に、電源周波数耐電圧試験、変圧比試験、直流抵抗試験、無負荷および負荷損失試験、絶縁油性能試験という 5 つの必須の工場検査に合格しています。-すべてのテストデータは追跡可能であり、テストレポートの完全なセットが各出荷に提供されます。



工場テストレポートのプレビュー

• 比率テスト
• 巻線抵抗
• 無負荷損失なし
• 負荷損失
• 印加電圧試験
• 誘導電圧試験





完全な工場テストレポートをご覧になりたいですか?または特定の設置上の課題について話し合いたいですか?弊社のエンジニアが、{0}}1 対 1 の相談に応じます。{1}}今すぐ連絡して、現場の状況に合わせた専門家のアドバイスを受けてください。


クリックして完全なテストレポートを入手してください

1600kVA-油入変圧器構造



コア

高級方向性電磁鋼板（CRGO）を採用し、ステップ-重ね積層とフル-留め継ぎ重ね接合プロセスを採用しています。無負荷損失と励磁電流を効果的に低減し、動作ノイズを低減し、長期動作下でも安定した磁気性能を保証します。-



巻き上げ

均一な電流容量と低い抵抗率を備えた高{0}}無酸素銅線-で作られています。層間絶縁には高強度の絶縁紙が使用されており、巻線には真空乾燥処理が施され、機械的強度と耐短絡性が向上し、衝撃荷重による変形が回避されます。-



タンク

コルゲートフィンによる完全密閉タンク構造。コルゲートフィンが温度変化による油量の膨張・収縮を自動的に補正するため、オイルコンサバレーターが不要となり、絶縁油の酸化や水分の浸入のリスクが軽減されます。表面は屋外で長期間使用できるよう、多層防食コーティングで処理されています。--



断熱システム

クラス A 絶縁材と高品質鉱物絶縁油で構成される複合絶縁構造。-優れた絶縁耐力と放熱性能を備え、巻線の温度上昇を効果的に制御し、定格負荷下での長期にわたる信頼性の高い動作を保証します。-





堅牢なコア構造（鉄心、巻線、絶縁体、タンク）に加えて、GNEE Electric はこの S11-1600kVA 変圧器に高品質の補助コンポーネントの完全なセットを装備し、信頼性の高い動作と容易なメンテナンスを保証します。



• の-ロードタップ-チェンジャー上（要件に応じて、またはオフ-回路タップ-切替器）を使用すると、グリッドの変動に対応する柔軟な電圧調整が可能になります。
• の圧力リリーフバルブ過剰な内圧を速やかに逃がし、タンクの変形や破裂を防ぎます。ブッフホルツリレーアラームやトリップをトリガーすることにより、油漏れや巻線の過熱などの内部故障に対する瞬時の保護を提供します。
• さらに、ラジエターバンクs（フィン付きパネルまたは波形パネル付き）は、効率的な熱放散のために最適に設計されており、継続的な高負荷下でも変圧器が安定した温度を維持します。
• の高/低電圧ブッシング確実な電気絶縁を提供しながら、巻線終端をタンクから確実に引き出し、外部回路に接続します。
• さらに、オイルドレンバルブタンク底部にあるのでオイルのサンプリングと排出が容易になります。アース端子タンクの安全な接地を保証します





典型的なアプリケーションシナリオ



工業製造業

中規模の機械工場、繊維工場、食品加工ライン、建材工場に最適です。- 1600kVA の容量は完全な生産ラインの総負荷に完全に一致し、S11 グレードは産業ユーザーに最もコスト効率の高い電源ソリューションを提供します。{4}



公共事業と地方公共団体の配電

10kV 都市および地方の送電網のバックボーン配電ノードとして使用され、高密度の住宅コミュニティ、郡区の中央変電所、送電網の拡張および改修プロジェクトに適しています。{1}



再生可能エネルギーグリッドの統合

中小規模の分散型太陽光発電所や産業用および商業用エネルギー貯蔵システムの系統接続配電変圧器として適用され、10kV 系統統合技術要件に完全に準拠しています。{0}{1}





前進する準備はできていますか、それとも緊急プロジェクトの納期スケジュールが必要ですか?

競争力のある価格、完全なドキュメント パッケージ、および出荷計画については、今すぐ当社の営業チームにお問い合わせください。すべてのお問い合わせには 24 時間以内にご返答いたします。

工場出荷時の価格を取得する



梱包と配送

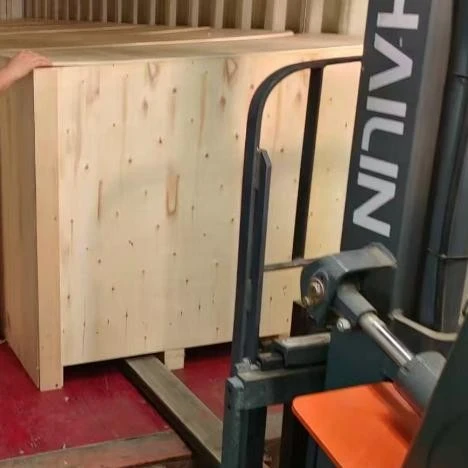

コアの保護: 変圧器ユニットは、高強度、耐腐食性の高い木枠-に入れられています。-内層と外層の両方が防水性と防湿性の膜で覆われており、ユニットを雨水、湿気、ほこりから効果的に隔離します。-



よくある質問

1600kVA 10kV変圧器の最大連続負荷はいくらですか?

標準の力率 0.8 の下で、1600kVA 油入変圧器は、2309A の低電圧側定格電流で 1280kW の連続有効負荷を運ぶことができます。{3}}衝撃負荷のある産業シナリオでは、長期負荷率を 60%～80% に制御することをお勧めします。{6}}



S11 1600kVA 油入変圧器の耐用年数はどれくらいですか?

標準的な設置、通常の操作、定期的なメンテナンスを行った場合、この S11 1600kVA 変圧器の設計耐用年数は 30 年を超えます。完全密閉構造により、絶縁劣化を効果的に遅らせ、実際の耐用年数を延長します。



この 1600kVA S11 変圧器は高温の熱帯地域でも使用できますか?-

はい。当社は、アップグレードされた絶縁グレード、最適化された放熱構造、最高 55 度の環境での長期動作に適した高温耐性絶縁油など、-高温適応のカスタマイズを提供しています。-



S11 1600kVA 10kV 石油変圧器の納期はどれくらいですか?

標準 S11 1600kVA ユニットの大量注文の場合、納期は 10～15 日です。カスタマイズされたモデルには、特定の技術要件が適用されます。当社は、緊急のプロジェクトに迅速に対応できるよう、コアコンポーネントの定期的な在庫を維持しています。



GNEE 変圧器のカスタム構成オプション

構成アイテム	利用可能なカスタムオプション
定格容量	30～5000kVA
一次電圧 (HV)	6.6kV、11kV、13.8kV、15kV、20kV、22kV、33kV
二次電圧(LV)	0.415 kV、0.433 kV、0.48 kV、0.69 kV、3.3 kV、顧客指定
頻度	50Hz/60Hz
冷却方法	オナン、オナフ
ベクトルグループ	Dyn11、YNyn0、YNd11、YNd1、その他の IEC ベクトル グループ
タップチェンジャー	OCTC または-負荷時タップ チェンジャー (OLTC)
インピーダンス電圧	4%、4.5%、5%、6%、カスタマイズされた
絶縁油	ミネラルオイル、FR3天然エステル液、シリコーンオイル
周囲温度	最大 +55 度以下の温度設計
設置環境	屋外 / 屋内 / 高地 / 沿岸 / 砂漠 / 熱帯気候
保護と監視	温度計、オイルレベルゲージ、圧力リリーフバルブ、ブッフホルツリレー、オンラインモニタリングシステム
エンクロージャの仕上げ	C3、C4、C5 防食システム
ペイントカラー	RAL7032、RAL5015、顧客指定
適用規格	IEC、ANSI/IEEE、BS、AS/NZS、顧客仕様
