変圧器巻線: タイプ、設計、構成、および用途

変圧器巻線は電源変圧器の中核コンポーネントであり、電圧変換、電流調整、位相制御を担当します。一般的な巻線タイプには、層巻線、ディスク巻線、ヘリカル巻線、円筒巻線、クロスオーバー巻線、トロイダル巻線などがあります。各タイプは、特定の電気的および機械的要件を満たすように設計されています。



この記事では、トランスの巻線のタイプ、機能、設計上の考慮事項、構成、一般的なアプリケーション、およびよくある質問について説明します。





変圧器の巻線は、コアの周りに巻かれた一連の導電性コイルです。一次巻線は電源から電気エネルギーを受け取り、二次巻線は変換された電圧を負荷に供給します。巻線比 (一次巻線と二次巻線の比) によって、電圧と電流の変換が決まります。



適切に設計された巻線は効率的なエネルギー伝達を可能にしますが、不適切に設計された巻線は過剰な損失、深刻な発熱、さらには故障につながる可能性があります。-したがって、すべての変圧器では、巻数、導体断面積、巻線配置を慎重に計算する必要があります。



材質と断熱材

巻線は通常、銅またはアルミニウムの導体で作られています。銅は導電性が高く寿命が長いため、高性能機器に適しています。-アルミニウムは軽量で低コストであるため、大型の中電圧変圧器に最適です。-絶縁材（紙、ワニス、エナメル、合成材料）は短絡や過熱を防止し、高電圧下での変圧器の安全な動作を保証します。









層巻き

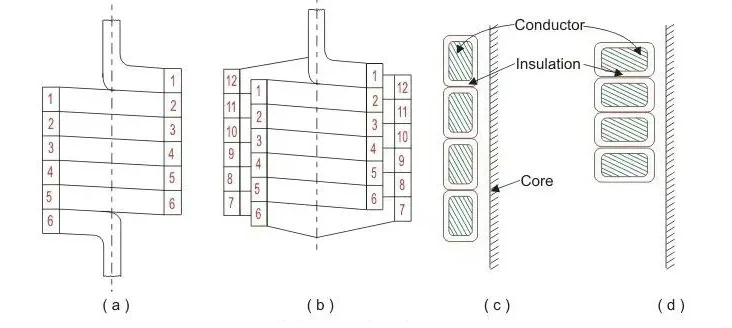

コアの周りに層状に積み重ねられたコイルで構成されており、構造的に安定しており、中電圧から高電圧に適しています。

• 応用: 配電用変圧器、中圧産業用変圧器-。
• 利点: 絶縁性能が良く、製造が簡単で、高電圧下でも信頼性があります。

ディスク巻き上げ

円板状に配置されたフラットコイルを採用し、各円板間に絶縁体を設けているため、放熱性が良く、漏れ磁束が少ないです。

• 応用: 高電圧電源変圧器、高耐久産業用変圧器-。
• 利点：高電圧対応、優れた放熱性、最小限の漏れ磁束。

特徴	層巻き	ディスク巻き上げ
定格電圧	中～高	高い
冷却能力	適度	強い
代表的な用途	分布	高圧変圧器-

ヘリカル巻き

コアの周りに螺旋状に巻かれているため、均一な電流分布と低抵抗が実現します。

• 応用: 高周波変圧器、電子変圧器。-
• 利点：均一な電流分布、簡単な製造、コンパクトな設計。



円筒巻きとクロスオーバー巻き

円筒巻線は産業用変圧器用に円筒形に巻かれます。クロスオーバー巻線はコイルの位置を調整することで漏れ磁束を低減し、効率を向上させます。

• 応用：大型電源変圧器、産業用特殊変圧器。
• 利点：磁束利用率が高く、性能が向上し、ハイパワーに適しています。

トロイダル巻線

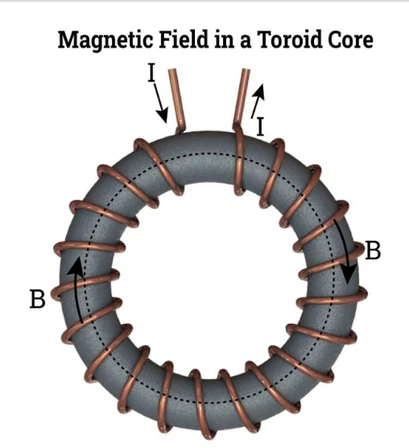

コアの周囲にリングを形成し、極めて低い漏れ磁束と電磁干渉を高効率で実現します。

• 応用：小型電子機器、オーディオトランス、小型電源トランス。
• 利点：高効率、コンパクト設計、低EMI。



デルタコネクション (Δ)

三相変圧器の巻線はデルタ構成で接続されます。-
利点: 負荷分散、優れた耐障害性、産業用ネットワークにおける安定したパフォーマンス。



スター (Y) 接続 (Y)

各巻線の一端は共通の中性点に接続され、接地と電圧調整が可能になります。
利点: 配電ネットワークで一般的な、接地された中性点、シンプルな電圧制御を提供します。



ジグザグ接続

高調波を低減し、電流を安定させる特別な接続で、位相補正システムで使用されます。
利点：高調波抑制、電流安定化。





• 電圧変換: 巻数比は、一次巻線と二次巻線が連携して動作する電圧の昇圧または降圧を決定します。-
• 現在の規制: -適切に設計された巻線は、過熱することなく予想される電流を流すことができます。
• 位相制御: 三相システムでは、デルタ、スター、またはジグザグ構成により電圧バランスが維持されます。-
• 効率の向上: 高品質の材料、絶縁体、コイル配置により、抵抗損失と漏れ磁束が低減され、運用コストが削減されます。
• 安全性の確保: 優れた絶縁と適切なレイアウトにより、ショートや火災が防止され、変圧器と接続された機器が保護されます。





• 電流と電圧の定格：導体の太さと巻き数を決定します。電圧が高くなると、より厚い絶縁体が必要になります。より大きな電流にはより厚い導体が必要です。
• 材料の選択：銅（高性能、長寿命）またはアルミニウム（軽量、低コスト）。
• 絶縁タイプ: 紙、ワニス、エナメル、合成材料 – 短絡や過熱を防ぎます。
• 巻数比: 出力電圧精度に直接影響します。比率が正しくないと、電圧が不安定になります。
• 冷却と放熱: 通常は空冷または油冷で過熱を防ぎ、寿命を延ばします。
• 製造の複雑さとコスト: シンプルなデザインでコストが安くなります。複雑な設計では効率が向上する可能性がありますが、トレードオフが伴います。{0}}
• 規格への準拠: IEEE、IEC 60076、およびその他の規格に従って、安全性と世界的な受け入れを確保します。
• 申請要件: 高電圧変圧器、産業機器、電子変圧器などには、それぞれ異なる優先順位があります。-





• 配電変圧器: 家庭用および商用電源用の層巻線。
• 産業用電力変圧器: 高電圧、高電力用途向けのディスクまたはクロスオーバー巻線。-
• 電子変圧器: デバイスの内部電源用のヘリカルまたはトロイダル巻線。
• 特殊変圧器: 高調波抑制、オーディオ、その他の特殊用途向けのジグザグ構成またはトロイダル構造。





変圧器巻線は変圧器の心臓部です。適切な巻線タイプ、材料、絶縁体、構成を選択することが、高効率、信頼性、安全性を確保する鍵となります。層巻き、ディスク巻き、ヘリカル巻き、円筒巻き、クロスオーバー巻き、およびトロイダル巻きにはそれぞれ特徴があり、適切な用途があります。実際のプロジェクトでは、電圧レベル、電力、コスト、放熱条件などの要素に基づいて決定を下す必要があります。-
