変圧器用圧力リリーフバルブ: 究極のガイド
May 27, 2026
伝言を残す
の圧力リリーフバルブ変圧器用の圧力保護装置の一種です。変圧器内部で重大な故障が発生すると、油が分解して多量のガスが発生します。変圧器は本質的に密閉容器であり、コンサベータへの接続パイプの直径が比較的小さいため、このパイプのみに頼ると効果的かつ迅速に圧力を下げることができません。タンク内の圧力が急激に上昇し、変圧器タンクの破裂につながる可能性があります。圧力リリーフバルブが適時開き、変圧器油の一部を排出してタンク内の圧力を下げます。タンク内の圧力が低下すると、圧力リリーフバルブが自動的に閉じてタンクの密閉を維持します。
当社は、さまざまなモデル、口径、開度圧力の圧力リリーフバルブを製造しています。製品モデルはYSF4シリーズからYSF16シリーズまであります。主なオイル噴射口径にはΦ25mm、Φ50mm、Φ80mm、Φ130mmが含まれます。開放圧力には 15kPa、25kPa、35kPa、55kPa、70kPa、85kPa、138kPa があります。従来の電気警報信号に加え、コンピュータ用の電気警報信号機能も追加でき、デュアルチャンネル電気信号出力が可能です。圧力値の変化を4～20mAのアナログ出力に変換することもでき、RS485通信プロトコルを搭載することもできます。
当社の圧力リリーフバルブの特徴: 内蔵電気スイッチ、高い安全性と信頼性、優れた 3 つの耐水性能 (防湿、防カビ、塩霧、-)、便利な配線です。{{1}適応温度、特殊環境、接点容量、コンセント方式、配線方式など、お客様のご要望に応じたカスタマイズ対応も可能です。
圧力リリーフバルブの原理
圧力リリーフバルブの動作原理
圧力保護は、圧力逃がし装置を使用して実現されます。変圧器内部に重大な故障が発生した場合、油の膨張・分解により発生する異常圧力を圧力逃がし装置が速やかに逃がし、タンクの損傷や損失の拡大を防ぎます。
圧力逃がし装置には、安全ベント（防爆チューブ）と圧力逃がし弁の 2 種類があります。-安全ベントは変圧器の内圧が上昇すると破裂板が破壊して圧力を逃がす構造を採用しています。圧力リリーフバルブは安全ベントの代替品であり、現在広く使用されています。その構造はバネ仕掛けのディスクで構成されています。-圧力がバネの力を上回ると、ディスクが開いて圧力が解放され、その最大の利点は自動リセット機能です。
圧力リリーフバルブは通常、対応する開閉圧力を必要とし、故障開放時間は 2 ミリ秒未満です。したがって、圧力リリーフバルブを検証する場合は、開圧力、閉圧力、開時間のすべてを確認する必要があります。圧力リリーフバルブには、バルブの動作と連動して動作する接点が装備されており、信号警報やトリップに使用されます。

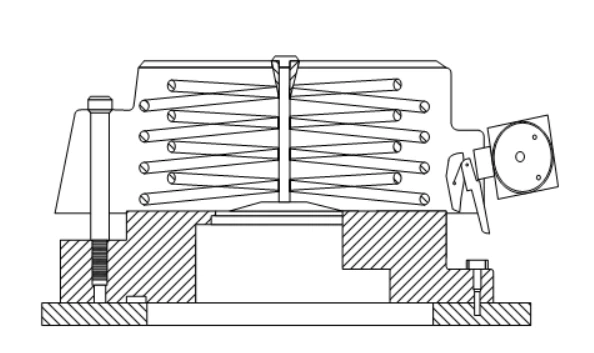

圧力リリーフバルブの内部構造
設置場所と数量
弁体はタンクカバーや側壁に設置されるのが一般的で、オイル総量の勾配に応じて個数が設定されます。タイプの選択時には、すべての動作条件下でバルブが「爆燃前線」で時間通りに開くことができるように、オイル レベルも考慮する必要があります。
なぜ変圧器タンクに「圧力逃がし弁」を取り付ける必要があるのですか?
変圧器に短絡、電気アーク、または重大な過熱などの内部故障が発生すると、絶縁油が急速に分解します。水素やメタンなどの気体は一瞬で体積が数十倍に膨張し、タンク内の圧力は数十ミリ秒で0.1MPaを超えることもあります。効果的な圧力解放がなければ、鋼製タンクは一瞬のうちに破裂し、爆発、火災、衝撃などの壊滅的な連鎖反応が起こり、送電網や人の安全が危険にさらされます。
圧力逃し弁は、この「生死の瞬間」に向けて特別に設計された安全防御の最後の線であり、爆発をわずか 0.001 秒以内に止めます。
主な機能（変圧器内部の過圧損傷防止）
防爆-保護と迅速な圧力解放
タンク圧力が異常に上昇すると、圧力リリーフバルブが作動して数ミリ秒以内に圧力を解放します。この高速応答特性により、過剰な圧力によるタンクの変形や破裂が効果的に防止され、変圧器の物理的な構造的完全性を保護する重要な安全装置となっています。-
密閉性の維持と汚染の遮断
圧力解放が完了すると、バルブディスクは自動的にリセットされ、タンク内をわずかに正圧に保ちます。これにより、内部の過圧が排出されるだけでなく、外部の空気、湿気、不純物の侵入が遮断され、油の品質劣化や内部部品の湿気の侵入が防止され、変圧器の長期にわたる安定した動作が保証されます。-
ステータス表示と障害アラーム
バルブ本体に取り付けられたピンク色の機械式インジケーターロッドは、圧力解放中にバルブディスクによって持ち上げられ、保護カバーの上に 30 ～ 46 mm 突き出て、動作状態を明確に示します (手動リセットが必要)。一部のモデルには、圧力解放中に電気アラームをトリガーする信号スイッチが組み込まれています。信号はマイクロスイッチを介して監視システムに送信され、遠隔からの障害の早期警告が可能になります。
操作および保守上の注意事項
バルブ本体の気密性を定期的に検査する場合は、ゴムパッキンの劣化や亀裂の有無を重点的に確認してください。動作性能を年に 1 回テストすることをお勧めします。設定された開口値まで乾燥窒素でバルブをゆっくりと加圧し、開口圧力とリセット時間を記録します。冬はバルブポートに溜まった氷を取り除き、夏は防塵フィルタの目詰まりを確認してください。誤った動作が繰り返し観察される場合は、変圧器の潜在的な内部故障を示している可能性があります。

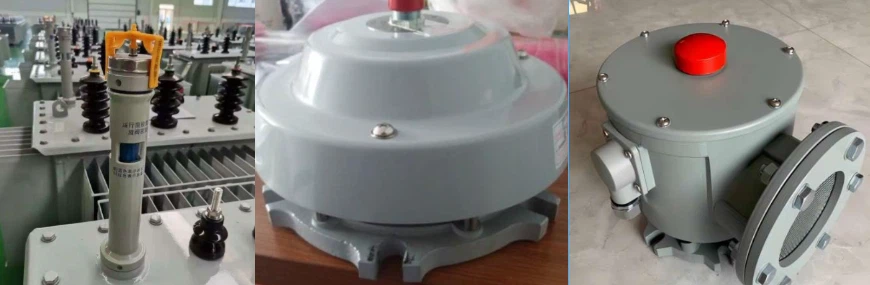

YSFシリーズ圧力リリーフバルブ
モデルの説明
説明: D- は指向性噴射を意味し、K- は電気信号を意味し、SK (または KK) - は二重電気信号を意味し、J- は機械信号を意味し、TH- は高温多湿ゾーンエリアを意味し、TA- は熱帯乾燥地帯を意味し、T- は乾燥高温多湿ゾーンエリアを意味し、B- は遮断装置を意味します。
設置位置：タンクカバー、リフトシート、またはタンクの上部側壁。
環境要件：-30度～50度；作業環境要件: -30 度 ~ +115 度。
直径25mmおよび50mmのYSFシリーズ圧力リリーフバルブ
直径25mmおよび50mmのYSFシリーズ圧力リリーフバルブは、油浸電気機器の油室を保護するために使用されるデバイスです。これは主に、ボックス型変電所、完全密閉変圧器、高電圧スイッチ、電力コンデンサ、リアクトル、負荷時タップ切換器などの電力機器に使用されます。-
YSFシリーズ 直径50mmの圧力リリーフバルブ
YSF4IIシリーズの直径50mm圧力リリーフバルブは、新設計の改良型圧力リリーフバルブです。この製品は、変圧器、高電圧スイッチ、電力コンデンサ、リアクトル、負荷タップ切換器などの油浸電気機器の油室を保護するために使用されます。-改良された圧力リリーフバルブアウトレットボックスは、より合理的な接続シール、優れた3つの耐性能、より便利なロックの取り付けと取り外しを備えています。
直径80mmおよび130mmのYSFシリーズ圧力リリーフバルブ
直径 80 mm と 130 mm の YSF4II シリーズ圧力リリーフ バルブは、主に液体絶縁変圧器、変圧器、負荷タップ切換器、高電圧スイッチなどの電気製品に適しています。-電気機器の内部に異常が発生すると、バルブが開き、機器内の圧力が抜けます。装置内の圧力が弁閉圧力まで低下すると弁が確実に閉まり、外部からの水分や不純物の装置内部への侵入を防ぎます。
直径80mmおよび130mmのYSFシリーズ圧力リリーフバルブ
直径 80mm および 130mm の YSF9 シリーズ圧力リリーフバルブは、主に油浸変圧器、電力コンデンサ、リアクトル、およびその他の機器の油タンク圧力が制限を超えた場合の圧力リリーフに適しています。燃料タンク内の圧力がバルブ閉弁圧力値まで低下するとバルブが確実に閉まり、外部からの水分や不純物のタンク内への侵入を防ぎます。当社の圧力リリーフバルブの特徴は、電気スイッチが隠蔽されており、安全性と信頼性が高く、衝突事故による損傷や雨や霧による誤警報を防止します。 3つのプルーフ性能に優れたステンレススチールシェルを採用。ジャンクション ボックスには、- の端子台が組み込まれています。
簡単かつ安全な配線が可能で、ジャンクションボックスには外部配線保護スリーブを装備することができます。
YSFシリーズ 直径50mmの方向性噴射圧力リリーフバルブ
直径50mmの方向性注入圧力リリーフバルブのYSF8シリーズは、主に油タンク圧力が制限を超えた場合の油入変圧器、電力コンデンサ、リアクトルおよびその他の機器の圧力リリーフに適しています。とき
燃料タンク内の圧力がバルブの閉弁圧力値まで低下すると、バルブが確実に閉まり、外部からの水分や不純物のタンク内への侵入を防ぎます。この製品は指向性オイルスプレー方式を採用しており、変圧器オイルスプレーの公害問題を解決し、環境に優しい製品です。
YSF シリーズ方向性射出圧力リリーフバルブ (直径 80mm および 130mm)
YSF9 シリーズΦ80mm およびΦ130mm 口径方向性燃料噴射圧力解放弁は、主に大型油浸変圧器の油タンクの圧力解放に適しています。
コンデンサ、リアクトル、その他の機器が圧力を超えます。
圧力が圧力リリーフバルブの閉圧力値まで低下すると、圧力リリーフバルブが確実に閉じ、燃料タンク内の正圧を永久に維持し、外気、湿気、その他の不純物の侵入を効果的に防ぎます。
燃料タンクに入らないように。方向性燃料噴射装置を備えた圧力リリーフ弁は、放出された変圧器油を方向性を持って噴霧し、油誘導管を通じて油回収タンクに導くことができ、油の飛散を防ぎ、防火および環境保護の要件を満たします。
直径Φ80mmとΦ130mmの圧力リリーフバルブは、従来の電気警報信号を提供するだけでなく、コンピュータ電気警報信号機能を追加して二重電気信号出力を実現し、それぞれを独立して導出することができます。ユーザーは製品を注文する際にニーズに応じて選択できます。
YSFシリーズ 直径130mmの方向性噴射圧力リリーフバルブ
YSF10シリーズΦ130mm口径の方向性燃料噴射圧力リリーフバルブは、主に大型油浸変圧器のオイルタンク過圧時の圧力リリーフに適しています。
コンデンサ、リアクトル、その他の機器。圧力が圧力リリーフ弁の閉弁圧力値まで低下すると、圧力リリーフ弁が確実に閉じ、燃料タンク内を常に正圧に保ち、外気、水分、その他の不純物が燃料タンク内に侵入するのを効果的に防ぎます。
方向性燃料噴射装置を備えた圧力リリーフ弁は、放出された変圧器油を方向性を持って噴射し、油誘導管を通じて油回収タンクに誘導し、油の流出を防止します。
飛散を防止し、防火および環境保護の要件を満たします。直径130mmの圧力リリーフバルブは、従来の電気アラーム信号を提供するだけでなく、コンピュータの電気アラーム信号機能を追加して二重電気信号出力を実現し、それぞれを独立して出力できます。ユーザーは製品を注文する際にニーズに応じて選択できます。
YSFシリーズ 直径130mmの方向性噴射圧力リリーフバルブ
YSF16シリーズΦ130mm口径の方向性燃料噴射圧力リリーフバルブは、主に大型油浸変圧器、電力のオイルタンク過圧が発生した場合の圧力リリーフに適しています。
コンデンサ、リアクトル、その他の機器。圧力が圧力リリーフ弁の閉弁圧力値まで低下すると、圧力リリーフ弁が確実に閉じ、燃料タンク内を常に正圧に保ち、外気、水分、その他の不純物が燃料タンク内に侵入するのを効果的に防ぎます。
方向性燃料噴射装置を備えた圧力リリーフ弁は、放出された変圧器油を方向性を持って噴射し、油誘導管を通じて油回収タンクに誘導し、油の流出を防止します。
飛散を防止し、防火および環境保護の要件を満たします。直径130mmの圧力リリーフバルブは、従来の電気アラーム信号を提供するだけでなく、コンピュータの電気アラーム信号機能を追加して二重電気信号出力を実現し、それぞれを独立して出力できます。ユーザーは製品を注文する際にニーズに応じて選択できます。
変圧器プロジェクトに適切な圧力リリーフバルブを指定する準備はできていますか?
個別のコンサルティング、無料の技術データシート、競合見積については、今すぐ当社のエンジニアリング チームにお問い合わせください。標準カタログ モデルが必要な場合でも、完全にカスタマイズされた OEM ソリューションが必要な場合でも、GNEE は最も重要なときに機能する変圧器安全コンポーネントの信頼できるパートナーです。
