トランスのインピーダンスは高い方が常に良いのでしょうか?

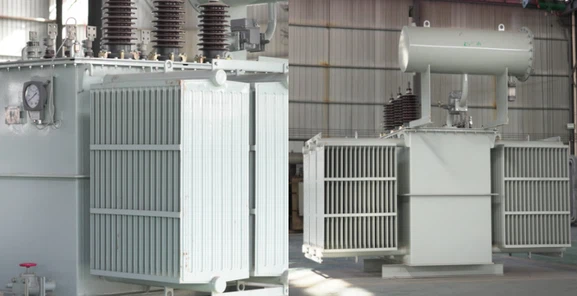

最近、鋳造業界に携わるクライアントから、4500kVA 10/0.575×4 油入変圧器-。技術的な議論の中で、彼は変圧器の短絡抵抗を高めるために短絡インピーダンスを 9% 以上に設計することを明確に要求しました。-負荷特性に応じた計算に基づいて、標準インピーダンス 7% を推奨します。



これにより、業界では長く議論され、誤解されやすい次のような疑問が生じます。{0}より高いインピーダンス電圧 (Ud%) がトランスにとって本当に優れているのでしょうか?



多くの事業者、特に鋳造工場や精錬工場の所有者は、インピーダンスが高いほどサージや短絡障害に対する耐性が強化され、運用の安全性が向上すると考えています。{0}しかし、本当にそうなのでしょうか？





この記事では、変圧器のインピーダンスの諸刃の剣の影響を徹底的に分析し、インピーダンスが高すぎると消費電力が増加し、電気料金が急激に上昇する理由を説明します。{0}





簡単に言うと、インピーダンス電圧（短絡回路インピーダンス）とは、変圧器内の電流に対する内部抵抗を指します。-



• 低インピーダンス (4% - 6%)：広い直線道路に似ています。電流がスムーズに流れ、電圧が安定します。ただし、短絡が発生した場合、電流が抑制されずに重大な損傷が発生します。



• 高インピーダンス (8% - 15%): 道路のスピード段差に相当します。ピーク短絡電流を制限し、下流の機器を保護します。-欠点は電力損失が大きいことです。



結論：インピーダンスは高すぎても低すぎても理想的ではありません。最適な値により最高のパフォーマンスが得られます。





この 4500kVA 油入変圧器の鋳造用途では、次の 3 つの主な理由により、インピーダンスを 9% ではなく 7% にこだわっています。{1}



1. 激しい電圧変動により溶解効率が低下する

このような使用条件での油入変圧器は、起動時の高電流サージから溶融時の定常動作に至るまで、急激な負荷変化にさらされます。{0}インピーダンスは二次側の電圧調整率を直接決定します。

• 7% インピーダンス: 電圧降下を適切な範囲内に抑え、中周波電源の安定した動作を保証します。-
• 9% インピーダンス: 負荷の変化に応じて出力電圧が大幅に変動します。これにより、中周波炉の出力が不安定になり、溶解時間が長くなり、生産効率が低下し、溶銑の品質が低下します。



2. 無効電力損失の高騰

一般的な誤解に反して、高インピーダンスは導体のわずかな無駄というだけではありません。インピーダンスの無効成分 (X) は無効電力を継続的に消費します。



• 無効電力損失の計算式: Q≈I2X



インピーダンスを 7% から 9% に上げると、無効成分が 28.6% 増加します。変圧器は磁場を維持するために送電網からはるかに多くの無効電力を引き出します。



その結果、力率が大幅に低下します。電力供給当局が課す力率割増料金力率が標準 (通常 0.9) を下回るユーザーに対して、回線損失を補償します。 4500kVA の変圧器の場合、追加の年間電気代は数万ドルに達する可能性があります。



3. 銅の損失と過熱のリスクの増加

インピーダンスを高めるために、メーカーは通常、巻線の巻数を増やすか、磁気漏洩経路を拡大します。これにより、負荷損失（銅損）が急激に増加します。余分な電力損失はすべて熱に変換され、冷却システムの動作頻度が高くなります。夏の暑い天候では、変圧器が過熱アラームを作動させることもあります。





以下は、さまざまなシナリオにおける業界標準のインピーダンスの基準です。{0}

アプリケーションシナリオ	推奨インピーダンス範囲	選択原則
一般配電用変圧器	4% - 6%	電圧安定性と低電力損失を優先
中周波炉 / 整流器変圧器	6% - 8%	電流制限とエネルギー効率の最適なバランス
大型電源トランス	8% - 12%	電力網を保護するために短絡電流を制限することに重点を置きます。{0}
特殊な高インピーダンス変圧器-	15%以上	研究室などの特殊な現場に。動的無効電力補償装置を装備する必要がある



インピーダンスが高いほどパフォーマンスが向上することはありません。この 4500kVA 油入変圧器の場合、7% が効率範囲ですが、9% は過剰なエネルギー消費につながります。技術的には 9% のインピーダンスを設計できますが、長期的なメリットを考慮すると、7% を心から推奨します。- より省エネ、安定性、コスト効率が高く、{10}}{11}}

見積もりを取得する



鋳造工場、製鉄所、またはサブマージアーク炉用の変圧器を購入するときは、インピーダンスだけに注目しないでください。無負荷損失、負荷損失、および専門的な短絡防止構造設計にさらに注意を払ってください。--これらの要素は、単にインピーダンスをわずかに上げるよりもはるかに価値があります。
