1000kVAキャスト樹脂乾式変圧器の効率計算方法

GNEE は専門メーカーとして、乾式変圧器、三相乾式変圧器、先進的な三相鋳造樹脂変圧器システムなどの高性能変圧器ソリューションを専門としています。{{0}{1}



最新の電力システムでは、の効率1000kVA キャスト樹脂乾式変圧器は、エネルギーパフォーマンスと運用コストの重要な指標です。変圧器の効率の計算方法を理解することは、エンジニアや購入者が適切な機器を選択し、長期的な収益を最適化するのに役立ちます。-



産業プラント、商業ビル、再生可能エネルギープロジェクトのいずれに適用される場合でも、効率の向上によりエネルギー損失が直接削減され、システムの信頼性が向上します。





変圧器の効率の定義

変圧器の効率とは、入力電力に対する出力電力の比率をパーセンテージで表したものです。



効率の公式:

• 効率 (%)=(出力電力 / 入力電力) × 100



鋳造樹脂電源変圧器の場合、効率は主に 2 種類の損失の影響を受けます。

• 負荷損失（コア損失）がない-
• 負荷損失（銅損）



-主要なキャスト樹脂乾式変圧器メーカーの高品質キャスト樹脂配電変圧器設計は、通常 98% 以上の効率を達成します。

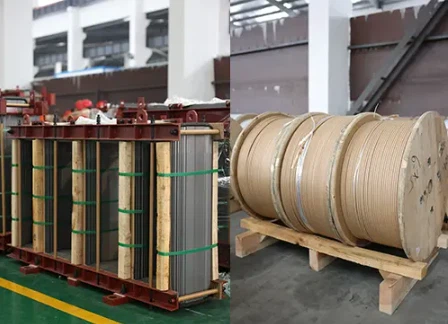

変圧器のコアと巻線構造の拡大図-





1000kVA 鋳造樹脂乾式変圧器で負荷損失なし-

変圧器が通電されていても負荷が供給されていない場合、負荷損失は発生しません。-これは主にコアの磁化によって引き起こされます。



特徴:

• 負荷に関係なく一定
• コアの材質とデザインにより異なります
• 低損失乾式変圧器設計ではより低い-



1000kVA注樹脂乾式変圧器の負荷損失

負荷損失は、変圧器が負荷に電流を供給しているときに発生します。



重要な要素:

• 巻線抵抗
• 電流の大きさ
• 温度上昇

高度な鋳造コイル乾式変圧器技術により、最適化された導体設計により負荷損失が低減されます。





1000kVA キャスト樹脂乾式変圧器の効率計算式

損失を考慮した実際の効率の公式は次のとおりです。

• 効率 (%)=出力電力 / (出力電力 + 損失) × 100

どこ：

• 出力電力=負荷 (kVA) × 力率
• 合計損失=無負荷損失 + 負荷損失



1000kVAキャスト樹脂乾式変圧器効率計算例

次のようなデータがあると仮定します。

• 定格容量：1000kVA
• 負荷：80％（800kVA）
• 力率: 0.9
• 無負荷損失: 1.8 kW
• 負荷損失：8.5kW



計算：

• 出力電力=800 × 0.9=720 kW
• 総損失=1.8 + 8.5=10.3 kW
• 効率=720 / (720 + 10.3) × 100 ≈ 98.59%

これは、ドライキャスト樹脂変圧器が最適な負荷条件下で非常に高い効率を達成できることを示しています。

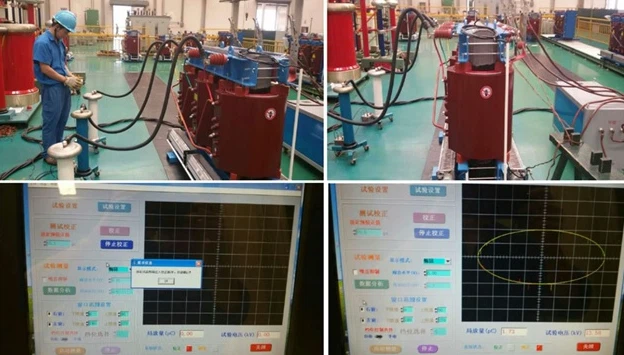

工場内の変圧器の試験および測定機器





負荷率が効率に与える影響

効率は負荷に応じて変化します。通常、最大効率は 60% ～ 80% の負荷で達成されます。

• 低負荷 → 負荷損失なし-が支配的
• 高負荷 → 銅損が増加



材料と設計の最適化

高品質の素材を使用すると効率が向上します。-

• ケイ素鋼コアがヒステリシス損失を低減
• 銅巻線が抵抗を低減
• 真空注型により断熱性が向上

ドライコア変圧器とキャスト樹脂タイプの変圧器の設計は、エネルギー損失を最小限に抑えるように最適化されています。



冷却と温度制御

温度は抵抗と損失に影響します。



効率的な冷却方法:

• AN（エアナチュラル）
• AF (空軍)

適切な冷却により、屋内三相変圧器システムの安定した性能が確保されます。-





パラメータ	仕様
定格容量	1000kVA
電圧レベル	10kV / 0.4kV
段階	三相-
頻度	50Hz / 60Hz
絶縁タイプ	エポキシキャストレジン
冷却方法	AN/AF
-負荷損失なし	2.0kW以下
負荷損失	10kW以下
効率	98%以上
絶縁クラス	クラスF/H
保護レベル	IP20 / IP23
応用	産業用 / 商業用 / 再生可能





省エネ・コスト削減

効率が高いということは、次のことを意味します。

• 電力損失の低減
• 運用コストの削減
• 投資収益率の向上



環境上の利点

• 低損失乾式-タイプの変圧器設計は炭素排出量を削減し、グリーン エネルギー目標をサポートします。



信頼性と長寿命

効率的な変圧器:

• 熱の発生が少なくなる
• 絶縁体の劣化が遅いことを体験してください
• メンテナンスが少なくて済みます

こうした理由から、乾式配電変圧器ソリューションは現代のエネルギー システムで広く使用されています。





信頼できるキャスト樹脂乾式変圧器メーカーの 1 つとして、GNEE は以下を提供します。

• 鋳造樹脂配電変圧器の高度な製造技術
• 厳格な品質管理とIEC/ANSI準拠
• 三相乾式変圧器や鋳造樹脂変圧器を含む全製品範囲
• グローバルプロジェクト向けのカスタムソリューション

当社はエンジニアリングの専門知識と実際のプロジェクト経験を組み合わせて、信頼性の高い変圧器ソリューションを提供します。





理解1000kVAキャスト樹脂乾式変圧器の効率計算方法は、適切な機器を選択し、エネルギー性能を最大化するために不可欠です。損失を分析し、負荷条件を最適化し、高品質の設計を選択することで、システム効率を大幅に向上させ、コストを削減できます。-
