500kVA 油入変圧器の分解方法-

ジーニーエレクトリックは、18 年以上の変圧器エンジニアリングの経験を持つ ISO 9001- 認定の製造業者およびサービス プロバイダーであり、この決定的な安全第一の方法論を、の分解500kVA 油入変圧器-。大規模なオーバーホールを計画している場合でも、故障後のフォレンジック分析を実施している場合でも、変電所資産の移転を計画している場合でも、管理された分解手順を正確に把握することが不可欠です。-性急に分解すると、巻き線の修復不能な損傷、オイル汚染、および重大な人的リスクが発生します。このガイドは、工場で訓練を受けたサービス チームによる実証済みの手順を実用的なリソースにまとめたもので、最初のボルトの取り外しからアクティブ パーツの最終保管に至るまで、コンポーネントの完全性と職場の安全を確保します。







ツールが変圧器に触れる前に、厳密な準備シーケンスを完了する必要があります。の500kVA 油入変圧器の分解-まず、視覚的にだけでなく、ゼロ エネルギー ステータスが検証された、完全な電気的絶縁から始まります。-綿密に計画された準備段階により、アークフラッシュ事故、油流出、再組み立て中の混乱が防止されます。-



1.1-500kVA 油浸変圧器の通電と接地-



目に見える隔離:上流の回路ブレーカーを開き、すべての高電圧ケーブル終端と低電圧ケーブル終端を外します。{0}切り替えポイントでロックアウト/タグアウト (LOTO) デバイスを適用します。-



電圧の検証:校正済みの高電圧検出器を使用して、すべてのブッシングと端子に電位がないことを確認します。{0}これは、11kV の一次側と 400V の二次側の両方で実行する必要があります。



残留電荷の除去：すべての端子に一時的にアース線を少なくとも 15 分間接続します。高容量絶縁を備えた変圧器は、切断されていても致死量の電荷を保持する可能性があります。



1.2 500kVAユニットからの絶縁油の排出制御

500kVA 油入変圧器の絶縁油は冷却するだけでなく、内部の絶縁を維持します。{1}それを排水することは、環境と安全の重要なマイルストーンです。



清潔で密封されたステンレス鋼または HDPE の容器を排水バルブの下に置きます。{0}} 500kVA ユニットのオイル全体の量は、通常 250 ～ 400 リットルの範囲です。



タンク底からスラッジを巻き上げる可能性のある急激な圧力差を避けるため、ボール-タイプのドレン バルブをゆっくりと開きます。欠陥が疑われる場合は、実験室分析のために最初のサンプルを収集します。



使用済み鉱油に関する地域の環境規制に従ってください。オイルの検査結果が良好であれば、濾過後に再利用するために密閉ドラムに保管できます。-汚染されている場合は、認可を受けた廃棄物処理業者を通じて認定廃棄を手配してください。



1.3 分解前の文書化と外部検査

開始前のベースライン状態を記録します。500kVA 油入変圧器の分解-。この文書は、保険請求、保証評価、および再組み立ての参考のために重要になります。



ブッシュの向き、ラジエーター フィンの配置、保守的なタンクの位置に特に注意して、変圧器の 4 つの側面すべてから高解像度の写真を撮影します。-



耐久性と耐候性のラベルを使用して、すべてのケーブル、ブッシング端子、補助接続にタグを付けます。{0}}簡単な端子接続図を作成します。



既存の外部欠陥に注意してください: オイル漏れ、ガスケットの劣化、塗装の膨れ、または冷却リブの機械的損傷。これらの観察結果は、分解後の根本原因分析に役立ちます。-





外側のシステムを正しい順序で分解すると、壊れやすいコンポーネントへの損傷が防止され、タンク カバーにスムーズにアクセスできるようになります。の500kVA 油入変圧器の分解-内部コアを持ち上げようとする前に、すべての付属物を系統的に取り外す必要があります。



2.1 ブッシング、避雷金具、ケーブルの取り外し

HV および LV ブッシュ:まず、端子ボックス内の接続リード線のボルトを外します。次に、磁器または複合ブッシュをストラップで支えながら、取り付けボルトを緩めます。中心導体ロッドが曲がらないように、ブッシュをまっすぐに持ち上げます。

ケーブル ボックスと終端チャンバー:ケーブル終端ボックスが取り付けられている場合は、カバー プレートを取り外し、ラグを取り外し、グランド プレートのネジを外します。すべての小さなハードウェアは、コンポーネントの場所を示すラベルを付けたジッパー付き袋に入れて保管してください。



2.2 ラジエーターと冷却フィンの取り外し

取り外し可能なパネル ラジエーターまたは冷却ファンを備えた 500kVA 油入変圧器の場合は、次の手順に従います。-

各ラジエーターを取り外したらすぐにオイル循環フランジを密閉し、湿気やゴミがタンクに入らないようにします。新しいガスケットを備えたブラインド フランジを使用してください。

ラジエーターは重いです。最後のフランジボルトを取り外す前に、2 番目の吊り上げスリングを使用してそれらをサポートします。ラジエーターをボルト1本でぶら下げないでください。



2.3 コンサベータ、配管、保護装置の取り外し

ブッフホルツ リレーを慎重に取り外し、正しい再取り付けのための方向矢印に注意してください。オイルとガスのサンプリング用ペットコックは両方とも清潔に保つ必要があります。

モイスチャーブリーザー（シリカゲルユニット）、磁気オイルレベルインジケーター、温度計ポケットを取り外します。各アクセサリは個別に洗浄、検査し、気泡緩衝材に入れて保管する必要があります。







外部アクセサリをすべて取り外した状態で、最もデリケートな段階になります。500kVA 油入変圧器の分解-開始: メインタンクを開け、コア-と-巻線アセンブリを取り出します。



3.1 タンクカバーの安全な持ち上げ方

タンクのオイルが完全に排出されていることを確認します。液体が残っていると不要な重量が加わり、突然こぼれる可能性があります。

定格リフティングスリングまたはシャックルをカバーの指定されたリフティングラグに取り付けます。カバーと考えられる接着力の合計重量の 1.5 倍以上の余裕のあるクレーンまたはガントリーを使用してください。

すべてのカバーボルトを十字パターンで徐々に取り外し、最後にガイドとして機能する緩く締められた 4 本のボルトを残します。表面が柔らかい木槌でカバーを軽く叩いてガスケットのシールを破り、垂直に持ち上げて、内部コンポーネントが引っかかっていないか確認します。-



3.2 コアと巻線をタンクから持ち上げる

500kVA 油入変圧器の有効部分（コアと巻線）の重量は、およそ 1,400 ～ 1,800 kg です。-制御されたバランスの取れたリフトが必須です。

• リギング:リフティングタックルをコアクランプフレームの指定されたリフトポイントに接続します- 巻線や木製コイルクランプリングにスリングを巻き付けないでください。純粋に垂直方向の牽引を確保するには、スプレッダー ビームを使用します。
• タンクエッジ保護:タンクのリムに沿ってゴム引きガイドを配置し、抽出中に巻線がスチールのエッジに擦れるのを防ぎます。
• 着陸：清潔で乾燥した断熱されたプラットフォーム - 頑丈なグラスファイバー パレット-、またはポリエチレン シートで覆われた乾燥した木製ブロック - を準備し、その上にコア アセンブリを静かに下ろします。わずかな衝撃でも巻線コイルが変形し、ターン絶縁が損なわれる可能性があります。





アクティブな部分にアクセスできるようになると、500kVA 油入変圧器の分解-評価および保存モードに移行します。この段階で徹底的に検査することで、ユニットを修理できるか交換する必要があるかを判断します。



4.1 コアと巻線の状態の評価

• 目視検査:ラミネートコアに変色 (過熱) や錆の兆候がないか調べます。巻線 - HV と LV の両方 - に黒ずんだ領域、カーボンの追跡、短絡による膨らみがないか検査します。-。
• 絶縁チェック:非金属プローブで層の絶縁体をゆっくりと押します。-断熱材が脆くなったり、亀裂が入ったり、崩れたりしている場合は、過度の熱老化を示しています。機械的硬さの程度を記録します。スポンジ状の巻線は導体の緩みを示します。
• タップチェンジャー：オフサーキットのタップ チェンジャーをすべての位置で手動で操作し、一貫した保持力を感じます。{0}}可能であればタップ切換器のハウジングを開けて、固定接点と可動接点に孔食や腐食がないか検査します。



4.2 再利用可能なコンポーネントの洗浄手順

鉄心の表面と絶縁バリアを拭くには、誘電体と適合する溶剤（禁止灯油など）で湿らせた糸くずの出ない布を使用してください。{0}{1}{1}溶剤が溜まらないようにしてください。

タンク内のスラッジの堆積については、専門家による高圧熱油フラッシングまたは蒸気洗浄とその後の完全な真空乾燥プロセスを推奨します - 活性部分に直接水を使用しないでください。

標準的なオーバーホール手順として、すべてのガスケット、O リング、ブリーザー内のシリカゲル充填物を交換します。{0}古くなったエラストマーシールは決して再利用しないでください。-



4.3 分解した部品の安全な保管

• アクティブな部分:コアと巻線を頑丈で耐候性の VCI（揮発性腐食防止剤）フィルムで包みます。{0}}密封する前に乾燥剤パックを追加します。室内の気候管理された環境、理想的には 10 ～ 40 度、相対湿度 60% 未満で保管してください。{3}}
• 油：オイルを保持する場合は、清潔な密閉されたスチール製ドラム缶に入れて直射日光を避けて保管してください。ドラム缶にバッチ番号と試験日を記載したラベルを貼ります。
• 小さなコンポーネント:すべてのブッシング、リレー、タップ切換ハンドル、および留め具を、分解文書と一致する明確な識別子を付けて、整理されたラックに保管します。

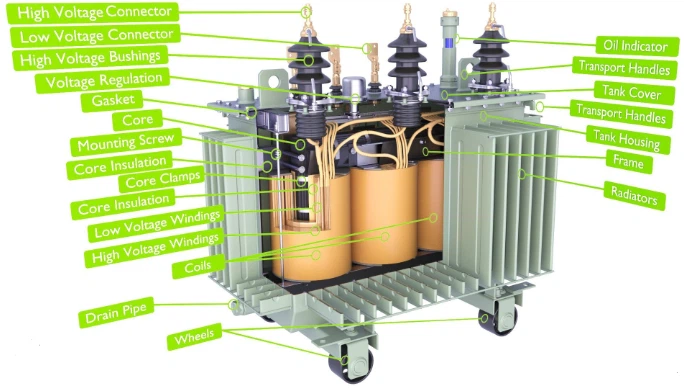

簡単な参照のために、次の表にこのクラスの典型的な配電変圧器を示し、この分解ガイドで扱うコンポーネントのコンテキストを提供します。

パラメータ	代表的な仕様
定格電力	500kVA
高電圧（一次側）	11kVまたは33kV
低電圧(二次)	0.4kV
頻度	50Hz
冷却方法	ONAN（オイルナチュラル・エアーナチュラル）
ベクトルグループ	ダイナ11
-負荷損失なし	0.95kW以下（規格による）
負荷損失(75度)	6.2kW以下
インピーダンス電圧	4.0 – 4.5%
総オイル量	300 – 400 L
アクティブ部品の重量	1,400～1,800kg
トランスの総重量	2,200～2,800kg
関連する規格	IEC 60076 / IEEE C57.12.00





を実行する500kVA 油入変圧器の分解-問題なく作業するには、マニュアル以上のものが必要です。-電圧、重量、オイルの化学的性質、配電資産の隠れた経年劣化パターンを理解している適切なパートナーが必要です。 GNEE Electric は、工場のノウハウと真のサービスの取り組みを組み合わせて、そのパートナーシップを実現します。-労働許可証の準備から保管用のコアの箱詰めに至るまで、すべてのステップが重要です。



複雑な変圧器の分解作業が、安全や資産の損失につながるような事態にならないようにしてください。{0}}義務なしのコンサルテーションについては、今すぐ GNEE にお問い合わせください。{0}ユニットのメーカー、評価、状態をお知らせいただければ、ステップごとの作業計画、必要な工具の見積もり、プロジェクトを最後まで見守るための専門家のサポートを返信いたします。-下の問い合わせボタンをクリックするか、当社のアフターセールス部門-にメールでご連絡ください-。変圧器を安全に分解、評価し、耐用年数の次の段階に備えることができます。



見積もりを依頼する







500 kVA 変圧器はどのくらいの負荷に対応できますか?

通常、配電変圧器の負荷率は70%～85%となります。したがって、安全性の観点から、500kVA 変圧器が駆動できる実際の電力は280kw-340kw.



500 kVA 変圧器にはどのくらいの油が入りますか?

500 kVA 変圧器の油容量は通常、約400～600リットル。正確な量は、デザインや特定のメーカーによって異なる場合があります。



500 kVA の変圧器は何世帯に電力を供給しますか?

175 ～ 212 戸

平均的な家庭が約 5 kW の電力を使用すると仮定すると、500 kVA の変圧器は通常、以下の電力をサポートできます。175～212戸。これは、変圧器の実際の電力出力 (280 ～ 340 kW) を考慮し、それを平均家庭用エネルギー消費量で割ることによって計算されます。



500 kVA 変圧器の負荷容量は何kWですか?

500 kVA 変圧器負荷容量
容量 500 kVA の変圧器は配電変圧器であり、通常は 85% 以下の長期使用負荷率を必要とします。-力率が 0.8 の場合、この 500 kVA 変圧器の負荷容量は約320kW.
