1000kVA 乾式変圧器の銅巻線とアルミニウム巻線: 主な違いの説明

を選択するときは、 1000kVA乾式変圧器、エンジニアと調達マネージャーの間で最も議論されるトピックの 1 つは、巻線材料の選択、つまり銅とアルミニウムの選択です。どちらの材料も数十年にわたり電気業界に貢献してきましたが、そのニュアンスを理解しています。1000kVA 乾式変圧器の銅巻線とアルミニウム巻線これは、初期投資と長期的な運用の信頼性のバランスをとるために不可欠です。{0}}



第一線のプロフェッショナルとしてキャストレジン乾式変圧器メーカー、GNEE は高いパフォーマンスを生み出すことに特化しています。-三相鋳造樹脂変圧器-世界的な工業規格に合わせて調整されています。最先端の工場と厳格な品質管理により、当社は特定の予算要件と技術要件を満たす銅とアルミニウムの両方のソリューションを提供します。





ワインディングはあらゆるものの心臓部ですキャスト樹脂電源トランス。 1000kVA 容量の場合、銅とアルミニウムのどちらを選択するかは、ユニットの物理的なサイズ、重量、熱性能に影響します。銅は本来アルミニウムよりも導電性が高いため、銅-が巻かれます乾式コア変圧器通常、同じ電力定格の場合、アルミニウム製の同等品よりも小さくすることができます。



しかし、現代のエンジニアリングはそのギャップを埋めてきました。うまく設計された-鋳造コイル乾式変圧器アルミニウムの低い導電率を補うために導体の断面積を適切に増加させれば、アルミニウムを使用しても銅と同じくらい信頼性の高い性能を発揮できます。{0}}



GNEE では、選択した素材に関係なく、屋内用三相変圧器-すべての国内および国際的な効率基準を満たしています。





主な違いは電気抵抗率にあります。銅は抵抗率が低いため、コンパクトな設計での効率が高くなります。のために低損失乾式変圧器-銅は、スペースが貴重な高密度の都市環境やデータセンターで好まれることがよくあります。{0}



一方、アルミニウムは熱膨張係数が高くなります。これは、次のことを意味しますキャスト樹脂型トランス樹脂と金属の結合のエンジニアリングが重要です。{0}}- GNEE は高度な真空鋳造技術を利用して、ドライキャスト樹脂変圧器絶縁体に亀裂を与えることなくアルミニウム巻線の熱サイクルに対処できるため、安定した長持ちする-乾式配電変圧器解決。





多くのプロジェクトでは、決定は予算によって決まります。アルミニウムは銅に比べて大幅に軽く、安価です。 1000kVA三相-乾式-型変圧器アルミニウム巻線を使用すると、銅巻線ユニットよりも原材料コストが 20% ～ 50% 安くなります。-



アルミニウムは軽いので、全体の重量も軽減されます。鋳造樹脂配電変圧器これにより、配送コストが削減され、高層ビルや遠隔地への設置が簡素化されます。{0}ただし、アルミニウムの巻線は嵩張るため、外側のエンクロージャ (キャビネット) も大きくする必要があり、軽量化の一部が相殺される可能性があります。

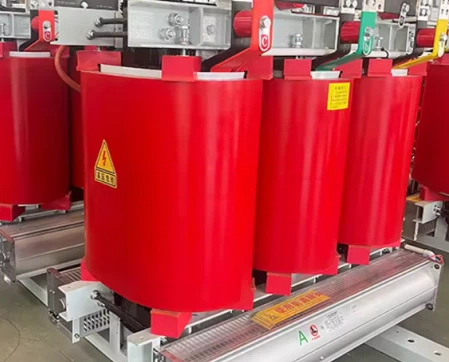

-GNEE 変圧器の鋳造樹脂コイルと高品質の銅/アルミニウム バスバー接続の詳細を拡大-





評判の良いところから調達する場合キャストレジン乾式変圧器メーカーGNEE と同様に、耐久性が保証されています。銅は一般に「クリープ」（機械的応力による変形）に対してより耐性があり、優れた耐食性を備えています。これにより銅-が巻かれます三相鋳造樹脂変圧器-頻繁に重度の過負荷がかかる過酷な環境や用途に最適です。



アルミニウム巻線には、接合部の酸化を防ぐために特別な終端技術が必要です。{0}通常はバイ-コネクタ-を使用します。



GNEE では、工場で訓練を受けた技術者が{0}専門の冷間溶接とボルト接続技術を使用して-、アルミニウム-の巻き付けを確実に行っています。鋳造コイル乾式変圧器20 年を超えるメンテナンスフリーの寿命を実現します。{0}





決定に役立つように、当社の 1000kVA シリーズの一般的なパラメータを以下に示します。

特徴	銅線仕様	アルミ巻線仕様
モデルタイプ	SCB13/SCB14/SCB18	SCB13/SCB14/SCB18
定格容量	1000kVA	1000kVA
位相/周波数	三相 / 50-60Hz	三相 / 50-60Hz
絶縁クラス	クラスFまたはH	クラスFまたはH
冷却方法	AN（エアナチュラル）/AF（エアフォース）	AN（エアナチュラル）/AF（エアフォース）
-負荷損失なし	超低-（Tier 1 基準を満たす）	低 (Tier 2 基準を満たす)
相対的な重み	100% (ベースライン)	約. 70-85%
相対寸法	コンパクト	やや大きめ





GNEEはその中でも際立っていますキャストレジン乾式変圧器メーカーなぜなら、私たちは「総所有コスト」を優先しているからです。が必要かどうか低損失乾式-型変圧器環境に優しいプロジェクト、または費用対効果の高い-プロジェクトの場合乾式配電変圧器商業施設向けに、当社のエンジニアリング チームは以下を提供します。

• カスタムエンジニアリング:お客様の特定のインピーダンスと損失要件に適合するように巻線構造を設計します。
• プレミアム素材:当社では、高品質の-エポキシ樹脂と-無酸素銅または高級電気アルミニウム-を使用しています。
• 厳格なテスト:毎三相-乾式-型変圧器出荷前に部分放電試験、インパルス電圧試験、温度上昇試験を実施します。





の戦いで1000kVA 乾式変圧器の銅巻線とアルミニウム巻線「間違った」選択肢はありません。{0}プロジェクトの設置面積、予算、効率の目標に最も適した選択肢があるだけです。銅はコンパクトさと究極の耐久性を提供し、アルミニウムは現代の配電に軽量でコスト効率の高い代替品を提供します。-



の専門メーカーとして三相鋳造樹脂変圧器-, GNEE は、これらの技術仕様をナビゲートして完璧なフィット感を見つけるお手伝いをいたします。電力インフラストラクチャを成り行き任せにしないでください。-電力インフラストラクチャの科学を理解しているパートナーと協力してください。キャストレジン乾式変圧器.

見積もりを依頼する



電源システムをアップグレードする準備はできていますか?
[当社の 1000kVA 乾式変圧器の迅速な見積もりを取得するには、ここをクリックしてください] または、今すぐ当社の技術チームに連絡して、特定の巻線要件についてご相談ください。あなたのビジネスにふさわしい信頼性の高いエネルギー ソリューションを GNEE に提供しましょう。



油入変圧器における油の主な役割は何ですか?

油中油入変圧器は、絶縁と冷却という 2 つの機能を果たします。漏電を防ぐバリアとして機能し、発生した熱を放散して、過熱や潜在的な電気的故障を防ぎます。



絶縁耐力試験はどのくらいの頻度で実施すればよいですか?

絶縁耐力試験は、通常、最適な変圧器の性能を維持するために動作条件に合わせて、年に一度、または製造元の推奨に従って行うことが推奨されます。



変圧器のメンテナンスに油レベルの監視が不可欠なのはなぜですか?

オイルレベルが低いと過熱や絶縁能力の低下につながり、電気的故障のリスクが高まる可能性があるため、オイルレベルの監視は非常に重要です。



変圧器の熱過負荷を防ぐにはどのような対策が必要ですか?

熱過負荷の予防策には、負荷分散の最適化、高度な冷却技術の採用、継続的な温度監視と必要に応じた迅速な是正措置が含まれます。



熱画像は変圧器のメンテナンスにどのように役立ちますか?

熱画像は赤外線画像をキャプチャして、電気的な問題や潜在的なコンポーネントの故障を示す可能性のあるホットスポットを特定し、早期の介入と大きな故障の防止を可能にします。
