2000kVA変圧器の電流容量と電圧変換原理

配電ソリューションを選択するときは、配電ソリューションの電流容量と電圧変換原理を理解してください。2000 kVA 変圧器は産業用および商業用アプリケーションにとって非常に重要です。



GNEE は、2000 kVA 変圧器の専門メーカーとして、ISO 認定の生産拠点から世界標準を満たすように設計された高品質ユニットを提供しています。{1}{2}昇圧ソリューションが必要な場合でも、降圧ソリューションが必要な場合でも、当社のエンジニアリング チームは、すべての変圧器が最高の効率、安全性、寿命を実現できるように構築されていることを保証します。-



この記事では、これらの堅牢なマシンの背後にある電気原理を詳しく説明し、GNEE が信頼できる製造パートナーである理由を示します。



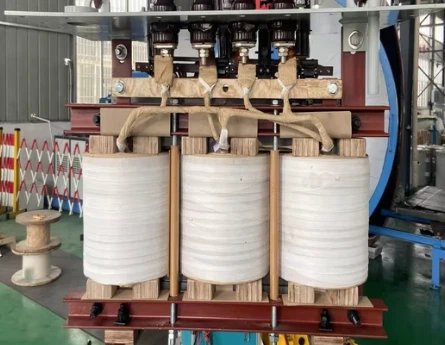

油入変圧器の巻線





A 2000kVA変圧器は、定格容量が 2000 キロボルト-アンペア（kVA）で、回路間で電気エネルギーを伝達するように設計された電気機器です。これは次の値に等しいです。

• 2000kVA=2MVA

一般に、エンドユーザー向けに中電圧 (MV) を低電圧 (LV) に降圧したり、電力システムの電圧を昇圧したりするために使用されます。



主な特徴:

• 高い耐荷重性
• 安定した電圧レギュレーション
• 長寿命
• 連続運転に最適





2000 kVA 変圧器の電流容量は、温度制限を超えずにユニットが連続的にどれだけの電気負荷を処理できるかを定義します。この容量は単一の数値ではありません-。一次側と二次側の動作電圧によって変化します。この容量を決定する基本的な式は次のとおりです。



• I (A)=S (kVA) × 1000 / (√3 × V (V))



三相 2000 kVA 変圧器の場合、いずれかの側の線電流は、対応する電圧を入力することによって計算されます。この関係は、導体、バスバー、および保護デバイスのサイズを直接決定します。 GNEE では、すべての変圧器巻線がホットスポットを防ぐために適切な電流密度で設計されており、全負荷時でも長い動作寿命を保証します。当社の設計チームは、IEC 60076 および IEEE C57 規格を使用して電流制限を慎重に計算し、特定のプロジェクトに信頼できる熱性能を提供します。



2000 kVA 変圧器の一般的な電圧レベルでの定格電流

電流容量に実際的な意味を与えるには、最も一般的に導入されている電圧構成を考慮してください。

• 11 kV (一次) の場合: I = 2000 × 1000 / (1.732 × 11000) ≈ 105 A
• 0.4 kV (二次) の場合: I = 2000 × 1000 / (1.732 × 400) ≈ 2887 A
• 0.69 kV (二次) の場合: I = 2000 × 1000 / (1.732 × 690) ≈ 1673 A
• 33 kV (一次) の場合: I = 2000 × 1000 / (1.732 × 33000) ≈ 35 A



これらの値は、2000 kVA 変圧器の電流容量が電圧によって大幅に変化することを示しています。低電圧側（多くの産業用システムでは通常 400 V）では、短期間の過負荷を安全に処理するために、定格 3000 A をはるかに超える頑丈なバスバーと接続が必要です。- GNEE の製造施設では、詳細な種類のテスト レポートに裏付けられた、これらの電流に合わせて正確にサイズ設定された高導電率の銅またはアルミニウム巻線を使用しています。-





熱制限と過負荷性能

定常状態の定格電流を超える実際の電流容量は、絶縁クラスと冷却方法によって異なります。- ONAN (オイル自然空気自然) 冷却の場合、2000 kVA 変圧器は通常、オイルの場合は周囲温度より 65 度の継続的な温度上昇、および絶縁に応じて 55 ～ 65 度の平均巻線上昇が可能です。



GNEE は、絶縁寿命を犠牲にすることなく、限られた期間に 10 ～ 20% の過負荷マージンを組み込みます。強制空冷（AF）を備えた乾式-タイプのユニットは、短時間のバーストで電流容量をさらに高めることができるため、データセンターや商業ビルの変動する負荷プロファイルに適しています。





変圧器の動作は次のことに基づいています。電磁誘導.



簡単な作業プロセス:

• 一次巻線に交流が流れる
• コア内に磁場が発生します
• この磁界により二次巻線に電圧が誘導されます。
• 巻線比に応じて電圧が変化する



基本式:

• 電圧比=巻数比
• 電力はほぼ一定に保たれます（損失を除く）

この単純な原理により、長距離にわたる電気エネルギーの効率的な伝送が可能になります。





電圧変換は 2000 kVA 変圧器の基本的な目的であり、異なるレベル間の安全かつ効率的な電力伝送を可能にします。変換は巻数比の原則に従います - 各巻線に誘導される電圧は巻数に比例します。効率的な配電のために、2000 kVA 変圧器は多くの場合中電圧 (11 kV または 33 kV) を低電圧 (400 V または 690 V) に降圧しますが、送電網向けに発電電圧を同様に昇圧することもできます。変換率は無負荷では固定されていますが、負荷条件によってわずかなレギュレーションの低下が生じますが、GNEE のエンジニアは電圧を指定の許容範囲内に保つように最適化します。



インピーダンス電圧と電圧変換におけるその役割

電圧変換における重要な要素は変圧器のインピーダンス電圧であり、通常はパーセントで表されます。 2000 kVA 変圧器の場合、標準インピーダンス値の範囲は 4% ～ 6% です。このインピーダンスは負荷時の電圧降下を制御し、故障電流を制限します。 GNEE は、顧客が指定した正確なインピーダンスを達成するためにコアの形状と巻線の配置を設計します。これは、大型モーターまたは溶接負荷の開始時の二次電圧の安定性に直接影響します。インピーダンスが低いと電圧レギュレーションは改善されますが、短絡ストレスが増加します。-当社の工場では、正確なコイル アセンブリとコアのスタッキングを通じてこれらの要素のバランスをとっています。



電圧調整用タッピング機構

一次電圧の変動にもかかわらず安定した出力を維持するために、多くの 2000 kVA 変圧器にはオフ回路またはオン負荷タップ チェンジャが付属しています。-一般的な構成では、高電圧巻線に ±2.5% または ±5% のタップが提供され、有効巻数比を手動または自動で調整できます。{6}}これは、入力グリッド電圧が大きく異なる産業にとって重要な電圧変換機能です。 GNEE は、タンクまたはエンクロージャにシームレスに統合された信頼性の高いタップ切替システムを備えた変圧器を提供し、プロセス機器が安定した電力を確実に受け取ることができるようにします。







2000 kVA 変圧器の電流経路と電圧比を設計するには、国際規格に厳密に準拠する必要があります。 GNEE のエンジニアリング チームは次のフレームワークを使用します。

• IEC 60076-1 および 60076-2:電源トランスの定格、温度制限、および冷却方法を定義します。
• IEEE C57.12.00:液浸配電および電力変圧器に対する標準的な一般要件。{0}}
• DOE 2016 / EU エコデザイン Tier 2:コア材料の選択と負荷損失に影響を与える最小効率レベル。
• ISO9001：ケイ素鋼の入荷検査から最終の定期テストに至るまで、当社の生産サイクル全体を管理する品質管理システム。



鉄損と銅損の計算により、2000 kVA 変圧器が電圧を変換する効率が決まります。 GNEE では、数値モデルを使用して磁気回路を最適化し、無負荷損失を規制のベースラインよりも大幅に低く抑えています。-これは、2000 kVA ユニットの通電能力を損なうことなく、励磁電流の消費が少なくなることを意味します。



以下は、油入 2000 kVA 変圧器の代表的な仕様表であり、通電と電圧変換に最も関連するパラメータを示しています。{0}

パラメータ	仕様
定格容量	2000kVA
一次電圧 (HV)	11 kV または 33 kV (カスタマイズ可能)
二次電圧(LV)	0.4 kV / 0.69 kV (カスタマイズ可能)
HV定格電流	105A(11kV時)/35A(33kV時)
LV定格電流	2887 A (0.4 kV 時) / 1673 A (0.69 kV 時)
頻度	50Hz/60Hz
フェーズ	三相-
冷却方法	ONAN（オイルナチュラル・エアーナチュラル）
巻線材	銅またはアルミニウム、ご要望に応じて
絶縁クラス	A-クラス（オイル）/ FまたはH（ドライ-}タイプ）
インピーダンス電圧	6% (通常の範囲は 4.5% ～ 7%)
温度上昇（オイル・巻線）	50度 / 55度（標準、65度はオプション）
タッピング範囲	±2×2.5% オフ-回路または OLTC
ベクトルグループ	Dyn11、Yyn0、または必要に応じて
規格	IEC 60076 / IEEE / AS



GNEE は、高度に応じたより高い絶縁レベルから太陽光発電アプリケーションの損失低減に至るまで、あらゆるパラメータ - をカスタマイズできます。これにより、お客様が受け取る 2000 kVA 変圧器がエンジニアリングの需要に正確に適合することが保証されます。





2000 kVA の変圧器の電流容量は、中規模の産業プラント、商業施設、再生可能エネルギー変電所に最適です。-典型的なアプリケーションには次のようなものがあります。

• 工場の主な配電、重機やモーター制御センターに電力を供給します。
• 病院または大学のキャンパス ネットワーク。複数の建物に 1 つの集中変圧器から電力が供給されます。
• 太陽光発電または風力発電所の集電変電所。グリッド接続のために中電圧に昇圧します。
• かなりの単相負荷と三相負荷を伴う採掘作業。-



いずれの場合も、変圧器の電圧変換原理により、機器の銘板電圧に一致する正しい降圧比が保証されます。{0} 2000 kVA ユニットを中心としたシステムを設計する場合は、ダイバーシティ係数と将来の負荷増加を常に考慮してください。- GNEE のアプリケーション エンジニアは、初期コストと寿命容量の最適なバランスが得られる変圧器のサイジングを支援します。



変動負荷下での 2000 kVA 変圧器の保護

電流容量の制限は熱平衡に基づいているため、保護リレーは過負荷と短絡状態の両方を監視する必要があります。{0}} 2000 kVA の変圧器には、過電流リレー、地絡保護、熱監視（液体-が充填されたユニットの場合は油温インジケータ、乾式の場合は巻線サーミスター）-を装備することをお勧めします。 GNEE は、出荷時にアラームとトリップのしきい値を事前に設定し、試運転を簡素化します。{6}}電圧変換精度はさらに、タップ位置を指定範囲内に維持するかどうかに依存します。当社のタップチェンジャーシステムは、出荷前に最大定格電流で厳密にテストされています。





電流容量と電圧変換原理を理解する2000 kVA 変圧器は、安全で効率的な電力システムを指定するために不可欠です。



標準の流通ユニットが必要な場合でも、カスタム設計のソリューションが必要な場合でも、GNEE は工場で構築された信頼性、迅速な対応、専門家によるアフターサポートを提供します。{0}{1}{2}当社の変圧器はすでに 60 か国以上の工場、鉱山、太陽光発電所に電力を供給しています。



電気プロジェクトを成り行き任せにしないでください。カスタマイズされた見積もりや技術要件については、今すぐ GNEE にお問い合わせください。電圧、周波数、アプリケーションの詳細をお送りいただければ、当社のエンジニアリング チームが最適な 2000 kVA 変圧器構成を計算します。下の問い合わせボタンをクリックして、電力ソリューションの構築を始めましょう。



見積もりを依頼する



2000kVA変圧器の仕様は何ですか?

この文書には、2000 KVA 変圧器の仕様が記載されています。ONAN冷却タイプを採用しており、11,000Vの高電圧と433Vの低電圧、50Hzの周波数で動作します。。総重量はコアと巻取重量2575kgで5935kg、オイル容量は1488L。



変圧器の 80% ルールとは何ですか?

80％の法則とは、通常の条件下で変圧器を定格容量の 80% 以下で動作させることを推奨するガイドライン。たとえば、電柱変圧器の定格が 50 kVA の場合、連続運転中に伝送できる電力は理想的には 40 kVA 未満である必要があります。



kVA 変圧器の電流容量はどれくらいですか?

kVA 単位はキロボルト-アンペア、または 1,000 ボルト-アンペアを表します。 1.0 kVA 定格の変圧器は 1,000 VA 定格の変圧器と同じであり、100ボルト、10アンペア現在の



2000VAの変圧器は何アンペアですか?

VA からアンペアへの変換表

バージニア州	電圧(V)	アンプ(A)
1000	240	5.208
1200	240	6.250
1500	240	7.813
2000	240	10.417



2000 kVA 変圧器の製造にはどのくらい時間がかかりますか?

2000 kVA 変圧器の通常の生産リードタイムは、原材料の入手可能性、カスタマイズ要件、技術仕様、注文数量に応じて約 15 ～ 45 営業日です。



低損失の 2000 kVA 変圧器の人気が高まっているのはなぜですか?{0}

低損失変圧器は、無負荷損失と負荷損失を低減し、産業ユーザーの電力消費と長期運用コストの削減に役立ちます。-現在、多くの国や電力会社は、最新の環境規制や省エネ規制を満たすために、エネルギー効率の高い変圧器を必要としています。{4}



2000 kVA 変圧器の見積もりをリクエストする前に、購入者はどのような情報を提供する必要がありますか?

正確な見積もりを得るには、購入者は変圧器の容量、一次電圧、二次電圧、周波数、冷却方法、設置場所、ベクトルグループ、インピーダンス要件、巻線材料の好み、および該当する技術規格を提供する必要があります。
