1500kVA油入変圧器の巻線絶縁設計と温度上昇抑制

-次のような高容量ユニットを動作させる場合、巻線の絶縁設計と温度上昇抑制1500kVA 油入変圧器は、その寿命と信頼性を決定する 2 つの柱です。



GNEE は、18 年以上の専門知識と 30,000 平方メートルのスマート工場を備えた ISO9001:2015 認定の大手メーカーとして、極度の熱および電気ストレスに耐える電力機器のエンジニアリングを専門としています。絶縁が不十分だとショートが発生します。過度の温度上昇により巻線が破壊されます。



この技術的な詳細説明では、GNEE が両方を最適化して、1500kVA 油入変圧器25+年間安全に動作します。

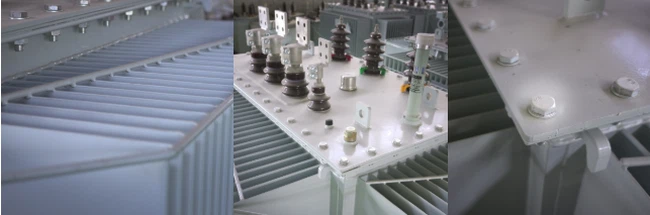

1500kVA 油入変圧器生産用の GNEE 工場および倉庫





GNEE は一般販売代理店ではありません-当社は一般販売代理店です頑丈なメーカー-年間生産量は5万トン。当社の技術チームは 200 名を超えるエンジニアで構成されており、あらゆるものを設計およびテストしています。1500kVA 油入変圧器IEC 60076、ANSI C57.12、および GB 1094 規格に準拠しています。



原材料の検査から最終的な温度上昇テストまで、すべてのプロセスが社内で管理されています。- GNEE を選択すると、工場価格設定、厳格な品質管理、地域の送電網の状況に合わせてカスタマイズされた断熱ソリューションに直接アクセスできます。





の1500kVA 油入変圧器の巻線絶縁設計ユニットが電気的破壊にどれだけ耐えられるかが決まります。絶縁は、高電圧 (HV) 巻線と低電圧 (LV) 巻線、およびコアとタンクの両方から分離する必要があります。-適切な絶縁がないと、部分放電 (PD) が時間の経過とともに絶縁耐力を損ない、致命的な故障につながります。



主絶縁体とターン絶縁体-対-

で1500kVA 油入変圧器、断熱材は次の 2 つのカテゴリに分類されます。



主な断熱材:HV 巻線と LV 巻線の間、および巻線とアース (コア/タンク) の間の障壁。これは通常、高密度のプレスボード バリアと変圧器オイルを使用して実現されます。-



ターン-から-断熱材:銅またはアルミニウムの導体自体をエナメルコーティングまたは紙で包みます。これにより、隣接する巻線間の短絡が防止されます。



高信頼性を実現する材料選定

GNEE が独占的に使用するクラス A またはクラス B 絶縁システム(定格 105 度から 130 度)-油浸ユニット用。当社の資料には次のものが含まれます。

• 高級クラフト紙-ターン絶縁のために導体に巻き付けられます。
• プレスボードシリンダー主要な断熱バリア用。
• 鉱物油（または天然エステル油）冷却剤と誘電性流体の両方として機能します。



これらの材料は真空下で乾燥されて水分が除去されるため、絶縁耐力が大幅に向上し、内部アーク放電のリスクが軽減されます。

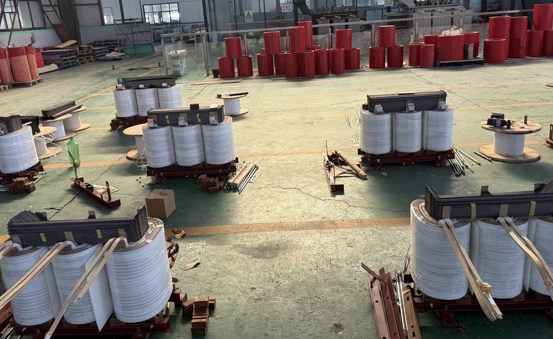

1500kVA油入変圧器の巻線絶縁設計プロセス





温度上昇はトランスの寿命にとって最大の敵です。の1500kVA油入変圧器の温度上昇抑制ワインディング/ホットスポットの温度と周囲の冷却空気の温度との差を指します。{0}たとえば、周囲温度が 40 度、平均巻線温度が 105 度の場合、温度上昇は 65K (ケルビン) になります。



気温上昇がなぜ重要なのか

定格絶縁クラスを 8 度から 10 度上回るごとに、変圧器の寿命は半分に減ります。高温が加速する:

• 紙絶縁体の酸化（脆くなってしまいます）。
• 油中のスラッジの形成（冷却効率が低下します）。
• 伸縮（接続の緩みにつながります）。



のために1500kVA 油入変圧器規格では、巻線の平均温度上昇が 65K (クラス A 絶縁の場合)、ホットスポットの上昇が 78K に制限されています。-。



熱を発生させる損失の計算

温度上昇は内部損失の直接的な結果です。

• 負荷損失 (銅損):巻線内の I²R によって発生する熱。
• -負荷損失（コア損失）なし:コア内のヒステリシスと渦電流による熱。

GNEE は、高度な熱シミュレーション ソフトウェアを使用して、単一のプロトタイプを構築する前にホットスポットを予測します。これにより、均一な熱放散のために設計を最適化することができます。





私たちのエンジニアリング チームは、複数の段階のプロセスに従い、{0}}1500kVA 油入変圧器の巻線絶縁設計IEC 要件を超えています。



層巻線とディスク巻線の選択

• LV 巻線 (低電圧):通常、断面積の大きな銅箔または銅ストリップを層状に巻き付けます。{0}}これにより、渦損失が最小限に抑えられ、絶縁のための滑らかな表面が提供されます。
• HV 巻線 (高電圧):ディスク巻線またはインターリーブディスク巻線により、電圧分布を制御し、インパルスストレスを軽減します。各ディスクは、冷却用の軸方向のオイルダクトを形成するプレスボードスペーサーによって分離されています。



真空加圧含浸 (VPI) プロセス

このステップを省略する安価な代替品とは異なり、GNEE はすべての巻線に真空乾燥と油含浸サイクル。湿気は絶縁の敵です-湿式変圧器では、乾式変圧器よりも 100 倍高い部分放電が発生する可能性があります。当社の VPI プロセスは次のことを保証します。

• 空気と水分を完全に除去します。
• あらゆる微細な隙間にオイルを完全に浸透させます。
• 絶縁耐力は40kV/mmを超えます。



雷インパルスに対する断熱調整

A 1500kVA 油入変圧器架空線に接続されているものは、落雷 (1.2/50 μs インパルス) に耐える必要があります。 GNEE は以下を使用して絶縁マージンを設計します。

• 静電シールドHVとLVの間。
• アングルリングそしてグレーディングリング電界を均一に分布させるため。
• 沿面距離の増加ブッシュタレットに。



1500kVA油入変圧器の昇温試験





温度上昇の制御は受動的ではありません。{0}}意図的な油圧設計と熱設計が必要です。 GNEE は、お客様のニーズを維持するために 3 つの実績のある戦略を実装しています。1500kVA 油入変圧器いいね。



最適化されたオイルダクト設計

巻線スタック内の半径方向および軸方向の冷却ダクトの正確なサイズと配置を計算します。ダクトが広いとオイルの流れが増加しますが、充填密度は減少します。 GNEE は数値流体力学 (CFD) を使用して、乱流ホットスポットを引き起こすことなく熱を運ぶのに十分なオイル速度が高いスイート スポットを見つけます。



ラジエーターのサイズとオイル循環

標準の 1500kVA ユニットには 6 ～ 8 枚のラジエーター パネルが搭載されている場合があります。高い周囲環境（砂漠、熱帯地域）向けに、GNEE は以下を提供します。-

• 大型ラジエーターフィンの表面積が増加しました。
• オイル強制循環（OF）ポンプを使用して熱交換を促進します。
• 強制エア(AF)ラジエターの下に取り付ける冷却ファン。



光ファイバーホットスポットモニタリング-（オプション）

重要な設備の場合、GNEE は製造中に光ファイバー プローブを HV および LV 巻線に直接埋め込むことができます。これにより、リアルタイムのホットスポット温度データが提供され、断熱材が劣化する前に予知メンテナンスが可能になります。-

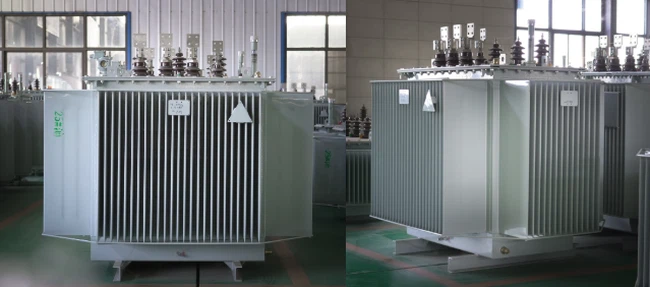

以下は GNEE の標準設計パラメータです。1500kVA 油入変圧器(11kV/0.4kV、Dyn11、50Hz)。これらの値は、継続的な全負荷下での安全な動作を保証します。

パラメータ	仕様	注意事項
定格電力	1500kVA	継続的なMVA評価
HV/LV 電圧	11kV / 0.4kV	カスタム電圧も利用可能
絶縁クラス	クラスA（105度）	またはご要望に応じてクラス B (130 度)
平均巻線温度上昇	65K以下	抵抗法で測定
最高油温上昇	60K以下	温度計で測定
ホットスポット温度の上昇-	78K以下	IEC 60076-7 に従って計算
断熱材	高密度プレスボード + クラフト紙	真空乾燥
絶縁耐力（油）	40 kV / 2.5 mm 以上	熱老化の前後
冷却タイプ	ONAN（オイルナチュラル・エアーナチュラル）	ONAN、ONAF、または OFAF オプション
部分放電レベル	1.5 x 電圧で 50 pC 以下	1分間保証
参照標準	IEC 60076、IEEE C57.12	完全なコンプライアンス証明書





の1500kVA 油入変圧器の巻線絶縁設計と温度上昇制御安全性、効率性、寿命が直接決まります。 -高品質の絶縁により電気的故障が防止され、正確な熱管理により早期劣化が回避されます。



GNEE では、高度な材料、真空処理、CFD シミュレーション、および厳格なテストを組み合わせて、低温で動作し、数十年使用できる変圧器を提供しています。



1500kVA 油入変圧器を調達する予定ですか?

信頼性を偶然に任せないでください。今すぐ GNEE にお問い合わせください詳細な技術提案、絶縁設計図、温度上昇保証についてはこちらをご覧ください。サードパーティによるテスト レポートやライブ工場ツアー オプションについては、お問い合わせください。{1}あなたのプロジェクトが求める信頼性を設計しましょう。



見積もりを依頼する



1500kVA 油入変圧器の絶縁クラスをアップグレードできますか?
はい。 GNEE は、熱強化紙と高温オイル (天然エステル) を使用して、クラス B (130 度) またはクラス F (155 度) の絶縁を使用して設計できます。-



温度上昇が限界を超えた場合はどうなりますか?
変圧器の劣化が加速します。これを防ぐために、アラームおよびトリップ接点を備えた内蔵巻線温度インジケーター (WTI) と油温インジケーター (OTI) が標準装備されています。-



湿度は巻線の絶縁設計にどのような影響を与えますか?
湿気は絶縁耐力を大幅に低下させます。 GNEE の工場は組み立て中に低湿度を維持し、すべての変圧器はオイルを充填する前に真空乾燥を受けます。



1500kVA 油入変圧器にはどのような試験が必要ですか?
1500kVA 油入変圧器の試験には、巻線抵抗、巻数比、インピーダンス電圧、絶縁抵抗などの日常的な試験に加え、温度上昇試験や短絡耐性試験などの型式試験も含まれます。-



1500kVA 油入変圧器はどのように輸送されますか?
1500kVA 油入変圧器は鉄骨フレームにしっかりと梱包されて輸送されます。距離と規制に応じて、オイルを付けて出荷することも、現場でオイルを充填して乾燥状態で発送することもできます。-



輸送中に注意すべきことは何ですか?
輸送中、1500kVA 油入変圧器は垂直に保ち、振動から保護し、湿気の侵入や汚染を防ぐために密閉する必要があります。



1500kVA 油入配電変圧器の設置要件は何ですか?
設置には、コンクリート基礎、適切な接地、油封じ込め対策、安全な電気的空間、および適切な換気または冷却スペースが必要です。



1500kVA 油入変圧器は屋内に設置できますか?
はい。ただし、屋内に設置する場合は、安全な操作を確保するために、油封じ込めシステム、防火壁、換気システムなどの防火対策が必要です。
