1500kVA 油入変圧器タンクの油漏れと圧力を制御するにはどうすればよいですか?

液体が充填された電力機器の早期故障の最も一般的な原因は、油漏れと制御されていない圧力の 2 つです。{0}}分からない場合オイル漏れとオイルの圧力を制御する方法1500kVA 油入変圧器タンク、あなたの投資は、環境罰金、計画外のダウンタイム、さらには壊滅的なタンクの破裂のリスクにさらされています。



18 年以上の経験と 30,000 平方メートルのスマート工場を持つ ISO9001:2015 認定メーカーとして、GNEE は、25+ 年間漏れのない数千のタンクを設計してきました。-この包括的なガイドでは、-ロボット溶接から圧力解放装置に至るまで-、1500kVA 油入変圧器あらゆる条件下でも安全に動作します。

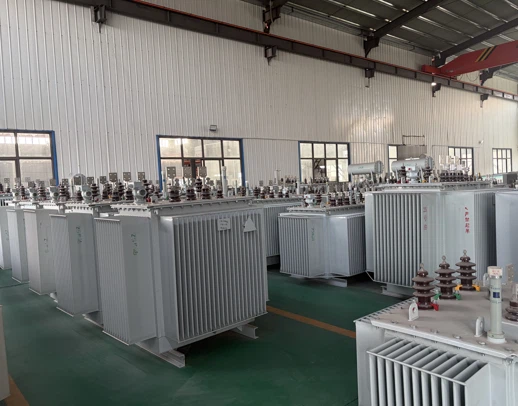

1500kVA 油入変圧器タンクを備えた GNEE 工場倉庫が出荷準備完了





理解1500kVA 油入変圧器タンク内の油漏れと圧力を制御する方法失敗の結果を認識することから始まります。タンクは受動的容器ではありません-熱膨張、振動、誘電応力の影響を受ける動的な圧力容器です。



油漏れによる高額なコスト

ピンホール-サイズの漏れでも、1500kVA 油入変圧器タンク次のような結果につながります。



• 絶縁破壊: Oil level drops, exposing windings to air and moisture, which reduces insulation strength from >40kV/mm～<10 kV/mm.
• 環境に関するペナルティ:石油流出は規制当局による罰金（EPA、現地機関）と高額な修復費用の原因となります。
• 運用上のダウンタイム:漏水箇所を特定して修理するには、多くの場合、変圧器の電源を切る必要があり、施設全体が停止します。{0}
• 火災の危険性:高温になったラジエーターや電気接続部の近くでオイルが漏れると、重大な火災の危険が生じます。



制御不能な圧力の危険性

変圧器が動作すると、油の温度が周囲温度 (たとえば 20 度) からホットスポットでは 100 度を超えるまで上昇します。オイルの体積は約5～7%膨張します。



きちんとしないと圧力制御、戦車は次のことを経験します。

• 膨らみまたは永久変形:繰り返しの圧力サイクルによる疲労鋼。
• ガスケットの押し出し:高圧により、柔らかいガスケットがフランジ接合部から押し出されます。
• タンクの破裂:まれに（内部アーク故障）、圧力スパイクによりタンクが爆発し、破片や油火災が発生することがあります。



規制と保険の要件

ほとんどの産業保険会社とグリッドコードは文書化を義務付けています油漏れと圧力管理対策。圧力リリーフバルブ (PRV) が機能していないか、目に見える漏れがある変圧器は検査に合格せず、保証が無効になる可能性があります。

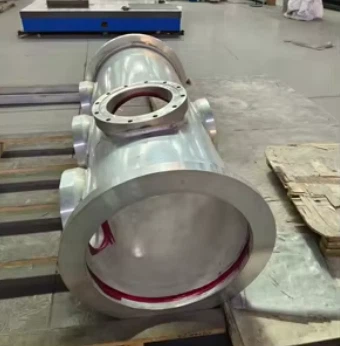

1500kVA油入変圧器のタンク溶接





タンクの構築が不十分な場合、漏れを制御することはできません。オイル漏れと圧力の管理方法まずは正しいタンク設計と製造プロセスから始まります。 GNEE は厳格なプロトコルに従います。



材料の選択と厚さの計算

• 鋼種:当社では Q235B 熱間圧延鋼-（腐食環境用にはステンレス鋼 304/316）を使用しています。タンクの壁の厚さは、予想される最大圧力 (通常 0.7 ～ 0.8 bar) に 3 倍の安全率を加えたものに基づいて計算されます。
• 腐食防止: Internally, tanks are coated with epoxy or oil-resistant paint. Externally, we apply primer + topcoat (RAL colors) with a dry film thickness >120 μm.



ロボット溶接 – ヒューマンエラーの排除

すべての長い継ぎ目（タンク本体、底板、カバーフランジ）は次の方法で溶接されています。ロボットMIG/MAG溶接。利点は次のとおりです。

• 一貫した溶け込み深さ (冷間溶接なし)。
• 多孔性やスラグの混入はありません。
• 複数のタンク間で再現可能なパラメータ。

サンプルバッチの染料浸透剤 (PT) または放射線写真 (RT) テストによる溶接シーム検査。



100% リークテストプロトコル

毎1500kVA 油入変圧器タンクGNEE のワークショップを離れると、次のことが行われます。

• 乾燥空気による加圧通常の動作圧力より 0.3 bar 高いまで。
• 水槽内に水没最低 30 分間。
• 目視検査あらゆる泡の流れに対応します。
• ヘリウム漏れ検知(重要なクライアントの場合はオプション) 1×10⁻5 mbar・L/s という小さな漏れを検出します。
• 気泡の発生がゼロのタンクのみが当社の QC ゲートを通過します。



フランジとカバーの設計



ボルト締めが不十分なフラット カバーは、一般的な漏れの原因となります。 GNEE は以下を使用します。

• 強化フランジ1500kVA タンク カバーには最低 16 本のボルトが必要です。
• 精密に加工されたガスケット溝-横はみ出しを防ぐため。
• ステンレススタッド焼き付き防止潤滑剤を使用して安定したトルクを実現します。-





完璧に溶接されたタンクであっても、ガスケットが破損すると漏れが発生します。マスタリングオイル漏れと圧力を管理する方法適切なガスケットの材質と取り付け方法を選択する必要があります。



変圧器油の材質選定

すべてのゴムが変圧器油に耐えられるわけではありません。 GNEE は以下を使用します。

• NBR（ニトリルブタジエンゴム）：標準選択、優れた耐油性、温度範囲 -40 度から +120 度。
• FKM (フロロカーボン / バイトン®):高温-または耐薬品性-の用途の場合は、-20 度から +200 度の範囲です。
• シリコーンフォーム（コンサベータダイヤフラム用）：高い柔軟性と低い圧縮永久歪み。

鉱物油中で膨張して劣化する天然ゴムや EPDM は避けます。



ガスケットの形状と圧縮

ガスケットは単なるゴムストリップではありません。 GNEE エンジニアは次のように指定します。

• 断面-:フランジの設計に応じて長方形または O リングのプロファイル。-
• 圧縮率:元の厚さの 20 ～ 25%。圧縮が少なすぎる=リーク パス;=ガスケットの亀裂が多すぎます。
• トルクシーケンス:ボルトは、校正されたトルクレンチを使用して、降伏強度の 80% まで星型パターンで締め付けられます。トルク仕様を銘板に記載しています。



交換間隔

どんなに優れたガスケットでも経年劣化してしまいます。 GNEE は次のことを推奨します。

• 2年ごとの点検目に見える亀裂や硬化がないか。
• 10～12年ごとに交換NBRガスケット用。
• 15～20年ごとに交換FKMガスケット用。





パッシブ設計 (厚いスチール、優れたガスケット) だけでは十分ではありません。オイル漏れと圧力の管理方法また、変化する条件に対応するアクティブなデバイスも必要です。



圧力リリーフバルブ (PRV)

毎1500kVA 油入変圧器タンクスプリング式 PRV が必要です。- GNEE ソースバルブには以下が含まれます。

• 設定圧力:0.7 ～ 0.8 bar (調整可能)。
• 再着圧:継続的なウィーピングを避けるため、設定圧力の 70% 以内。
• 視覚的なインジケーター:赤い旗またはポップアップ ピンは、バルブが作動したことを示します。{0}

シーリングキャップ:通気性を確保しながら湿気の侵入を防ぎます。



急圧リレー（SPR）

For internal arc faults (rare but catastrophic), pressure rises at rates >1バール/ミリ秒SPR は 2 ～ 3 ミリ秒以内に上流のサーキット ブレーカーを作動させ、被害を最小限に抑えます。 GNEE は、SPR 機能と組み合わせたブッフホルツ リレーを提供します。



オイルコンサベータシステム（密閉タンク用）

ほとんどの 1500kVA 変圧器はコンサベータタンクメインタンクの上に設置。オイルは膨張するとコンサベータに流れ込みます。主要なコンポーネント:

• 横隔膜または膀胱:油を周囲の空気から分離し、酸化や湿気の侵入を防ぎます。
• 脱水ブリーザー：コンサベータ内に入った空気を乾燥させるためのシリカゲルが含まれています。
• 磁気オイルレベルゲージ：オイルレベルを遠隔から読み取ることができます。

コンサベータ (密閉設計) がないと、タンクは最大膨張圧力に耐える必要があり、漏れのリスクが高まります。



バキュームブレーカー / アンチバキュームバルブ-

変圧器が冷えるか、電力が供給されなくなると、オイルが収縮して真空が発生します。{0}バキュームブレーカーがないと、タンクが内側に倒れたり、小さな漏れから湿った空気を吸い込んだりする可能性があります。 GNEE は、-0.2 bar で開く一方向バルブを取り付けて乾燥空気を流入させます。-





理論だけでは十分ではありません。 GNEE はすべてを検証します1500kVA 油入変圧器タンク厳格なテスト体制で。

テスト	方法	合格基準	頻度
溶接シームの目視検査	ISO 17637 に準拠した VT (視覚的テスト)	亀裂、気孔、アンダーカットがないこと	縫い目100％
染料浸透試験	ISO 3452 に準拠した PT (浸透探傷試験)	赤い表示はありません	長い縫い目 10%
空気圧リークテスト	タンクは0.3バールまで加圧され、水没	30分間気泡ゼロ	タンクの 100%
ヘリウムリークテスト（オプション）	ヘリウムスプレー+質量分析計	< 1×10⁻⁵ mbar·L/s	クライアントのリクエストにより
圧力リリーフバルブのテスト	校正済み空気源 + 圧力計	設定圧力±0.05 barで開きます	バルブの100％
真空試験	タンクを絶対圧 50 Pa まで真空排気します	1 時間で圧力上昇 < 100 Pa	タンクの 100%





以下は GNEE の標準パラメータです。1500kVA 油入変圧器タンク漏れゼロと安全な圧力管理を実現するように設計されています。

パラメータ	GNEE標準仕様	注意事項
タンク材質	Q235B 熱間圧延鋼-	ステンレス鋼 304/316 オプション
肉厚（本体）	6mm(最小)	ASME セクション VIII に従って計算
肉厚（カバー）	10mm(最小)	フランジ剛性を強化
溶接工程	ロボット MIG/MAG	100% 目視検査
リークテスト圧力	0.3 bar (水中の空気)	30分間気泡ゼロ
圧力リリーフバルブの設定値	0.7 – 0.8バール	調整可能、視覚インジケーター付き
バキュームブレーカー設定値	-0.2バール	一方向弁-
コンサベータタイプ	横隔膜または膀胱	油-と空気の接触を防ぎます
脱水呼吸能力	シリカゲル 1.5kg	タイプを示す色-
ガスケット材質	NBR（標準）/FKM（オプション）	温度範囲 -40 度～+120 度
腐食防止（外部）	エポキシプライマー＋ポリウレタントップコート	>120μm DFT、RALカラー
腐食防止（内部）	耐油性エポキシ コーティング-	攻撃的なオイルの場合はオプション
参考規格	IEC 60076-1、ANSI C57.12.00	完全なテストレポートが提供されます
保証	漏れに対して 12 か月	生涯テクニカルサポート





1500kVA 油入変圧器タンクの圧力テストはどのくらいの頻度で行うべきですか?
GNEE では、5 年ごとの計画メンテナンス時に完全な空気圧漏れテストを行うことを推奨しています。重要な設備の場合は、年に一度のヘリウムスニッフテストをお勧めします。



溶接漏れを現場で修理できますか?
オイルを排出し、不活性ガスでパージし、認定された溶接機を使用する場合にのみ使用してください。現場での修理のほとんどは失敗します。 GNEE では、適切な溶接と熱処理のためにタンクをワークショップに送ることをお勧めします。



ガスケットの故障の最も一般的な原因は何ですか?
不均一なボルトトルク（片側の締めすぎ）と熱老化（硬化）。-トルクレンチを使用し、10 ～ 12 年ごとにガスケットを交換してください。



GNEE は古い変圧器用のレトロフィット圧力リリーフバルブを提供していますか?
はい。当社は、既存のタンク開口部に適合するアダプター フランジを備えた PRV、バキューム ブレーカー、コンサベータ キットを提供できます。タンクの図面を添えてご連絡ください。



脱水呼吸用シリカゲルがピンク色になったらどうなりますか？
湿気がたっぷりと含まれています。交換または再生（120度で4時間焼きます）。ピンク色のブリーザーは湿った空気をコンサベータ内に侵入させ、最終的にはオイルを汚染します。





知ること1500kVA 油入変圧器タンク内の油漏れと圧力を制御する方法資産、従業員、環境を保護するためには不可欠です。ロボット溶接や全数リークテストから、正しく指定されたガスケット、圧力リリーフバルブ、コンサベータシステムに至るまで、あらゆる詳細が重要です。タンクに漏れや破裂が発生すると、高品質エンジニアリングへの先行投資よりもはるかに多くの費用がかかります。



見積もりを依頼する



産業用、公益事業用、または再生可能エネルギー プロジェクト用に 1500kVA 油入変圧器を調達していますか?疑わしい溶接部や過小な圧力装置を備えたタンクは受け入れないでください。今すぐ GNEE にお問い合わせください詳細な技術データシート、カスタマイズされたタンクの図面、工場への直接見積もりをリクエストするには、-



当社の溶接ラインと漏れ検査ラインのライブビデオツアーをご希望の場合は、お問い合わせください。 GNEE は、乾燥状態を保ち、安全で、漏れのない変圧器タンクを提供します。-25+ 年間-保証されます。
