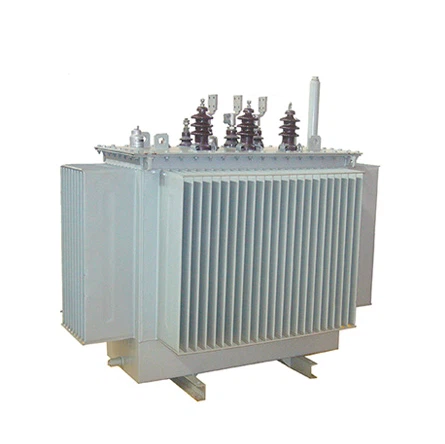

10kV油入変圧器

10kV油入変圧器

---



機能と構造

変圧器油を絶縁・冷却媒体として使用しており、放熱性と絶縁強度に優れ、電力系統の電圧変換やエネルギー伝送に適しています。主に発電所、電力供給局、産業用配電システムなどで使用されます。





アプリケーションシナリオ

配電の安定性を確保するために、都市配電ネットワーク、産業および鉱山企業、データセンター、新エネルギー発電所で広く使用されています。

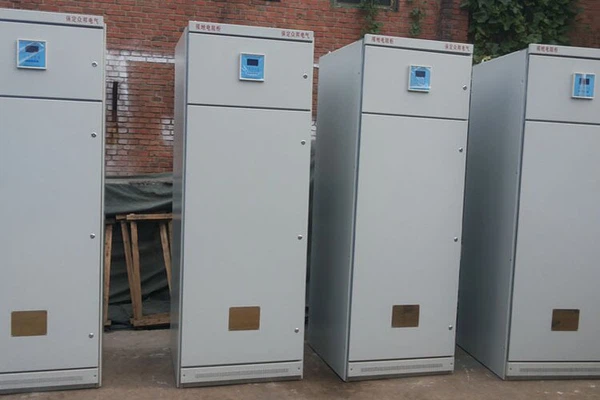

10kV中性点抵抗器キャビネット

---



コア機能

• 単相地絡電流の制限: 中性点に抵抗を接続することで、故障電流が安全な範囲（100A など）内に制御され、機器の損傷やアーク事故が回避されます。
• 過電圧の抑制: システムの絶縁を保護するために、非故障相の電圧上昇の振幅を低減します (1.3 倍未満)。



技術構成

主なコンポーネント: 接地変圧器（乾式-タイプ）、抵抗器、変流器、絶縁スイッチなどを含み、プロジェクト要件に応じてパラメータをカスタマイズします。



該当するシナリオ

• 都市の電力網、地下鉄、港などのケーブルベースの配電ネットワークは、容量性電流の影響を軽減します。
• 主要な電力ユーザー: 大規模な工業および鉱山企業、病院、データセンター、電力供給の継続性の確保。
• 発電所システム: 発電機の中性点および発電所の電源保護に使用されます。







2種類のデバイスの連携アプリケーション

---



10kV 配電システムでは、油入変圧器が中核変電所機器として機能し、中性点抵抗器キャビネットが地絡保護を提供します。
変圧器が電気エネルギーを出力すると、抵抗器キャビネットが中性点電圧をリアルタイムで監視し、単相地絡が発生した場合に電流を迅速に制限して、変圧器巻線の過熱や絶縁破壊を防ぎます。-
たとえば、データセンターのシナリオでは、油入変圧器によって電源容量が確保され、抵抗器キャビネットによって障害時のディーゼル発電機のシームレスな切り替えが保証され、システムの安定性が維持されます。
