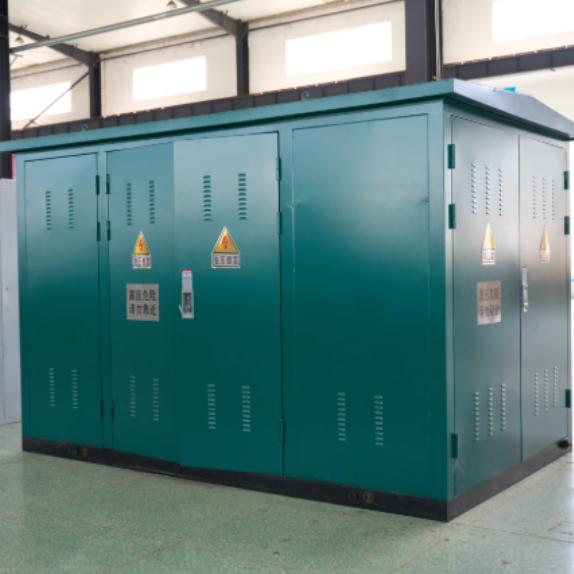

プレハブ小型変電所

Henan GNEE Electric Co., Ltd. は、中国で最も信頼できるプレハブ小型変電所のメーカーおよびサプライヤーの 1 つです。中国製のカスタマイズされたプレハブコンパクト変電所を購入する場合は、当社の工場から見積もりを取得することを歓迎します。高品質な製品をリーズナブルな価格でご用意しております。





A プレハブ小型変電所は、完全に統合された-工場で組み立てられた-中低圧配電システムです。-、IEC 62271-202 国際規格に基づいて標準化されています。



すべてのコア電気機器 - MV 開閉装置、配電変圧器、LV 配電パネル、計量装置、無効補償および保護装置 - は、出荷前に事前に配線され、テストされ、耐候性の区画された筐体内に密閉されています。-これはスタンドアロンの変圧ノードとして機能し、11kV/24kV/33kV 中電圧（IEC システム電圧、機器定格電圧 12/24/40.5kV、北米向けの 13.8kV / 15kV クラス オプションあり）をエンドユーザー負荷向けの標準 0.4kV（400V/415V）低電圧に降圧します。-。



従来のレンガとモルタルの変電所では数か月の現地土木工事が必要でしたが、コンパクトな変電所では納入後に平坦なコンクリート基礎とケーブル接続のみが必要となり、現場エンジニアリングの作業負荷が 60% 以上削減されます。



変電所の選択、見積もり、カスタマイズの詳細でまだ苦労していますか?



GNEE のオファー無料の技術パラメータ評価 + 24 時間の迅速な見積り。ヨーロッパの 3 コンパートメント タイプ、アメリカのパッド取り付けタイプ、または特別な耐候性、耐腐食性のカスタマイズが必要な場合でも、当社のエンジニアはお客様のプロジェクト データ (電圧、容量、環境、認証) に基づいてカスタマイズされたソリューションを生成します。

👉 今すぐプロジェクト要件を送信して、義務のない暫定提案と予算参照!

📩 無料の技術提案をリクエストする





認定されたすべての小型変電所は、独立した分離コンパートメント設計を採用しており、高電圧、変圧器、低電圧システム間の相互干渉を排除します。{{0}{1}{1}}、保護等級 IP44/IP54 および機械的衝撃耐性 IK10 に準拠しています。{2}





中電圧 (MV / HV) コンパートメント

• 主な入力電力制御ユニットには、通常次のものが装備されています。
• リングメインユニット（RMU）SF6負荷遮断スイッチ/真空遮断器付き
• 高-電圧ヒューズ、接地スイッチ、活線インジケータ-
• 避雷器、および機械式 + 電気式の 5 つの防止インターロック システム (GB 3906 / DL/T 538 による誤動作防止)-
• 定格電圧範囲: 12kV / 24kV / 40.5kV (システム電圧)。バスバー定格電流 630A;短時間耐電流 20kA/3 秒。-ピーク耐電流 50kA (IEC 62271-200 に準拠)



変圧器室（中央ユニット）

電圧変換コアは、2 つの主流の変圧器タイプをサポートします。

• 油入配電変圧器-（ONAN 冷却、ほとんどの屋外プロジェクトで費用対効果が高い-）: 容量 100kVA～1600kVA（ご要望に応じてより大きな容量も利用可能）、Dyn11 ベクトル グループ、±2×2.5% 無負荷タップ切換器、インピーダンス電圧 4%～6%（IEC 60076-5 による、容量によって異なります）-
• キャスト樹脂乾式-型変圧器（屋内、地下、または火災の危険性が高い場所-の防火{2}}-）
• 標準周囲動作範囲: -25 度 ~ +40 度 (IEC 62271-202 に準拠、極寒/高温バージョンはオプション)。 IEC 60076-2 に基づく温度上昇: 60K 上部オイル / 65K 巻線 (油浸)。絶縁クラスごとの乾式タイプ (例: 100K クラス B)。自動強制換気ファンと温度警報センサーを標準装備。



低電圧 (LV) コンパートメント

GGD- タイプの固定 LV スイッチギヤ (GB/T 7251.1 / IEC 61439 準拠) を採用し、柔軟な構成を可能にするモジュラー取り付け穴を備えています。

• 主受電回路ブレーカー、マルチループ送電線-
• インテリジェントエネルギー計測モジュール（産業用/商業用照明の分割計測はオプション）
• 無効電力補償コンデンサバンク + 突入防止コンタクタ-
• 過負荷、短絡、不足電圧保護リレー-
• SCADAリモート監視用のオプションのModbus RTU / IEC 61850通信モジュール



メインエンクロージャのタイプと材質の仕様

外殻は耐食性、放熱性、景観適合性の性能を決定します。- GNEE は、さまざまなプロジェクト環境向けに 2 つの主流エンクロージャ ソリューションを提供します。



亜鉛メッキ鋼板/ステンレス鋼シェル（標準工業用タイプ）

• ベース: 多層防錆塗装-が施された頑丈な溝形鋼-フレーム、ボルトで固定された強化構造
• 換気: 自然対流熱放散のための防水ルーバー付き通気口
• 寿命: 通常の大気条件下で 20+ 年防錆性、IP54 保護規格-
• 用途: 工場、鉱山、発電所、高速道路インフラ





ガラス-繊維強化コンクリート（GRC）エンクロージャ

屋外防錆コーティング、強力な衝突防止 (IK10)、抗結露、錆の危険性のない-鋳造強化壁パネル-。沿岸の高塩分噴霧地域や都市部の住宅地に最適です。{6}







コンプライアンス基準と認証

• 製品の規格と型式のテスト:IEC 62271-202(プレハブ変電所)、IEC 60076(変圧器)、国内プロジェクト向け GB/T 17467
• 通信プロトコル:IEC 61850(オプション、スマートグリッド統合用)
• 製品認証:CE（欧州連合）
• マネジメントシステム：ISO9001、ISO14001



許容設置環境

パラメータ	標準仕様
周囲気温	-25 度 ~ +40 度 (IEC 62271-202 準拠、極寒/高温バージョンはオプション)
月平均湿度	95% 以下 (結露防止設計)
最大設置高度	1000m以下（標準）。 2000m / 3000m / 4000m 用の高地バージョン-（IEC 60076 に基づくディレーティング）
周囲空気	重度の腐食性、可燃性のガスや粉塵がないこと
振動状態	頻繁な激しい機械的揺れがない
騒音レベル	1mで60dB以下（油浸-55dB以下/乾式-標準65dB以下）





GNEE の完了事例からの実際の EPC プロジェクトのコスト比較データに基づく:



-超高速な導入と試運転:すべての配線、絶縁、保護のテストは工場で完了しています。 -現場での設置には基礎の水平調整とケーブル接続のみが必要です。総プロジェクト サイクルが納入後 4 ～ 8 か月 (民間変電所) から 2 ～ 7 日に短縮され、労務調整コストが 40% 削減されました+.



最小限の設置面積で省スペース:統合されたコンパクトなレイアウトにより、専有土地面積が同等容量のレンガ変電所の約 1/5～1/10 に削減され、ダウンタウンの建設、狭い道路沿いおよび屋上の分散型電源プロジェクトにおけるスペース不足の問題点が解決されます。{4}



総ライフサイクルコストの削減:設備の初期費用は若干高くなりますが、土木石材の廃止による節約、{0}}現場での電気組み立て、-}初期投資が相殺され、運用開始から 5 年以内にプロジェクト全体の支出が 15～30% 削減されます。



安全性と信頼性の統合制御:密閉されたコンパートメントの隔離により、通電部分との偶発的な接触が防止されます。標準化された工場の高電圧誘電試験により、一貫性のない現場での建設品質のリスクを排除できます。{0}内蔵の多層雷、短絡、過負荷保護システム{{4}により、計画外のダウンタイムが削減されます。-



モジュール式のカスタマイズとモビリティ:独立したユニット設計により、単一ユニットの輸送、吊り上げ、移動がサポートされます。{0}仮設建設現場、移動式採掘、仮設風力発電プロジェクトでは、プロジェクト引き渡し後にユニットを再利用できます。



メンテナンスの負担が少ない:検査が容易な集中コンパートメントドアレイアウト。標準化されたコンポーネントのレイアウトにより、故障診断とスペアパーツの交換が迅速化されます。オプションの無人遠隔監視により、日常的な現場検査の頻度が 70% 削減されます。







再生可能エネルギー発電所 (最も急成長している分野)

実用規模の太陽光発電所、陸上風力発電所、エネルギー貯蔵ステーション。-プレハブ式のコンパクトな変電所は、再生可能エネルギーの中央昇圧および系統接続ノードとして機能し、安全な系統相互接続を確保し、カーボン ニュートラルの建設スケジュールに合わせた迅速な導入をサポートします。{2}} (注: グリッドの同期は、インバータ/グリッド形成コンバータによって実行されます。変電所は昇圧変圧器、開閉装置、および保護を提供します。-)



都市自治体および住宅プロジェクト

-高層住宅街、都市の商業広場、ショッピング モール、公園、道​​路沿いの配電ノード、地下駐車場の電源。景観装飾的なエンクロージャは都市の美的計画要件に適合します。



産業および鉱山施設

製造工場、化学工場、石油・ガス田、露天掘り鉱山。-高い耐腐食性、防塵性、耐過負荷性-、耐過負荷性-を備えたカスタマイズされたバージョンは、工場の過酷な作業条件に適応します。

交通インフラ

高速鉄道の補助電源、地下鉄の駅、高速道路のサービスエリア、空港ターミナル、港のコンテナヤード。-安定した幅広い温度設計により、屋外の路側設置に適応します。- (鉄道牽引電源システムの場合、専用の牽引変電所は IEC 60076-7 / TB 10003 などの別の規格に従うことに注意してください。)



データセンターとハイテクパーク-

乾式{0}}タイプの変圧器火災-に安全なコンパクトな変電所、統合された高調波抑制および電力補償モジュールにより、サーバーや精密機器への安定したクリーンな電源供給を保証します。



仮設工事

建築工事現場、イベント用の仮設電源、移動式災害用発電所。吊り上げ、分解、二次利用が容易です。

極低温から熱帯の塩飛沫、砂漠の砂嵐から高地の山岳地帯に至るまで、GNEE はあらゆるシナリオにわたって実践的な経験を持っています。私たちは標準的な製品を提供するだけでなく、優れた製品も提供します「問題点のカスタマイズ」– たとえば、移動式発電所の迅速な再配置構造の設計、データセンターの高調波抑制ソリューションの最適化、鉱山現場の防爆性と耐震性の強化などです。

📞 今すぐ相談して入手してください同様のプロジェクトのケーススタディ参考書籍への無料アクセス + 3D レイアウト図!


⚡ 今すぐカスタム見積もりと技術プランを入手してください





世界的なエンジニアリング選択のための 2 つの主流の構造設計:

比較項目	ヨーロピアンスタイル (3つの独立したコンパートメント)	アメリカンパッド-取り付けタイプ（トランス集中型）
内部レイアウト	独立したMV / 変圧器 / LV室、独立したアクセスドア	放熱のために外部に露出された変圧器ラジエーター、簡素化された開閉装置
最大変圧器容量	最大 1600kVA (ご要望に応じてより大きな容量も可能)	通常 100kVA ～ 2500kVA (一般的な 750 ～ 2500kVA)
放熱性能	大容量の強制排気ファン	ラジエーターの自然冷却、ファン故障のリスクの低減
設置スペースの需要	わずかに大きい設置面積	よりコンパクトで狭い敷地に適した-
主な適用地域	ヨーロッパ、東南アジア、中東、都市の自治体グリッド	北米、地方の流通ネットワーク
カスタマイズの柔軟性	高、完全なスマート監視、補償、計測統合をサポート	限られた機能拡張スペース

GNEE Electric は、輸出および国内プロジェクトの地域電力網標準要件を満たすために両方のスタイルを設計および製造します。





すべての GNEE プレハブ小型変電所は、IEC 工場受け入れテスト（FAT）仕様に従って、隠れた電気的欠陥を排除するために出荷前に完全な多段階テストに合格します。{0}

• 構造事前テスト-:筐体寸法検査、膜厚試験、吊り上げ耐荷重試験、IP防水・防塵グレード試験
• 変圧器の特別なテスト:巻数比（TTR）、巻線抵抗、無負荷および負荷損失、温度上昇、雷インパルス耐性、オイルクロマトグラフィー分析（オイル-タイプの変圧器）
• 高電圧絶縁試験:電源周波数耐電圧、部分放電検出、接地開閉器機械的インターロック試験
• LV システム機能テスト:ブレーカー遮断特性、コンデンサ開閉性能、計量精度、通信信号シミュレーション
• ユニット全体のリンクされたシミュレーション:過負荷、短絡、過熱アラーム-、フルループ故障シミュレーション-
• 最終的な外観検査と包装検査:ケーブルのシーリング、ドアロックの安全マーク、海上/陸上輸送用の防振補強{0}}







GNEE は、プロジェクト サイトの制約に基づいて完全にパーソナライズされた変更をサポートします。

• 気候のカスタマイズ:-塩分-防曇ステンレス鋼エンクロージャ（海岸）、低温{2}}暖房システム（-40 度の寒冷地帯）、砂嵐防止強化換気（砂漠採掘）
• 防火アップグレード:完全乾式-型変圧器、化学プラントや地下プロジェクト向けの内部消火エアロゾル装置
• スマートグリッドのアップグレード:IoT リモート モニタリング、デジタル ツイン インターフェース、障害自己記録、Modbus / IEC 61850 プロトコル ドッキング-
• 構造のカスタマイズ:カスタム幅/高さ、上部/下部ケーブル エントリ、片面/両面-メンテナンス ドア、顧客ブランドのロゴ印刷、風景画シェル
• 補助オプション:内部 LED メンテナンス照明、結露防止ヒーター、雨水排水ベース、吊り上げ用吊り金具



カスタム技術提案を入手 – 今すぐ GNEE Electric にお問い合わせください

プレハブの小型変電所を必要とする進行中の配電プロジェクトがある場合は、今すぐプロジェクト パラメーター (MV 電圧、変圧器容量、サイト環境、対象市場の認証) を GNEE Electric のセールス エンジニアリング チームに送信してください。-カスタマイズされた技術提案、詳細なデータシート、競争力のある工場直接価格を 24 時間以内に返信し、-プロジェクト図面の最適化を無料でサポートします。

カスタム技術提案を入手する



電子メール:sales@gneeelectric.com

ワッツアップ: +86 15824687445







Q1: プレハブ小型変電所の耐用年数はどれくらいですか?

A: 標準的な亜鉛メッキ鋼製エンクロージャ モデルの設計耐用年数は、通常の大気条件下で 30 年以上です。コア変圧器設備は、定期的なメンテナンスにより 25+ 年間安定した性能を維持します。海岸防-塩分-カスタマイズされたバージョンでは、耐腐食性能が 25 年間延長されます。-



Q2: 小型変電所は市民室なしで地上に直接設置できますか?

A: はい。必要なのは、ケーブル溝を確保した平らな鉄筋コンクリート基礎のみです。恒久的なレンガ造りの建物は必要ありません。完全に密閉された多層保護エンクロージャは、一年中屋外で動作できます。-



Q3: パッド-搭載変圧器と小型変電所の違いは何ですか?

A: パッド-取り付けユニットは、簡素化された開閉装置と外部に露出された変圧器冷却を備えた、通常定格 100kVA～2500kVA の米国式-式統合変圧器です。ヨーロッパのプレハブ小型変電所は、独立した MV/LV 制御と完全な計測/補償システムを備え、最大 1600 kVA（ご要望に応じてそれ以上）をサポートする 3 つのコンパートメントを備えた完全な配電ステーションです。-



Q4: 遠隔監視機能は全機種オプションでしょうか？

A: はい。基本的な手動ローカル制御が標準装備されています。 Modbus RTU、IEC 61850、および SCADA ドッキング通信モジュールは、スマート グリッドおよび無人ステーション プロジェクトのカスタマイズされたアップグレードとして追加できます。



Q5: 設置後の移動は可能ですか？

A: 統合されたリフティングラグを備えた完全に可動なデザイン。入出力ケーブルを取り外した後、ユニット全体を吊り上げて新しい建設現場に輸送して二次使用することができ、一時的な電力プロジェクトに最適です。



正確なお問い合わせ・お見積りのためのデータの作り方

GNEE エンジニアが 24 時間以内に正確な技術提案と競争力のある価格を提供できるように、お問い合わせを送信する前に次のプロジェクト情報を準備してください。

1. コアの電気パラメータ:一次側高圧電圧（11kV/24kV/33kVまたは現地標準）、変圧器容量（kVA）、二次電圧（400V/415V）、周波数50/60Hz
2. プロジェクトの種類:太陽光発電・風力発電所、工業プラント、住宅地、鉱山、データセンター、仮設工事
3. 設置環境：屋内/屋外、高度、温度範囲、沿岸の塩霧/高粉塵/火災の危険性
4. 機能要件:RMU または真空ブレーカー、油/乾式変圧器、無効補償容量、リモート監視の必要性
5. 民事上の制約:設置可能スペース、ケーブル取出口方向（上・下）、基礎条件
6. 認定要件:CE、UL、IEC、ローカルグリッド認証書類が必要
7. 配達スケジュールと目的地港、梱包要件（コンテナ輸出/陸上トラック輸送）

見積もりを依頼する
