ミニ構造変圧器に対する負荷特性の影響は何ですか？

荷重特性は、ミニ変電所トランスの動作と性能において極めて重要な役割を果たします。ミニ変電所トランスの味付けされたサプライヤーとして、私はさまざまな負荷特性がこれらの重要な電気部品にどのように大きな影響を与えるかを直接目撃しました。このブログ投稿では、負荷特性のさまざまな側面と、ミニ置換変圧器に対するそれらの意味を掘り下げます。

負荷特性の理解

荷重特性は、変圧器に接続された電気荷重の特性と動作を指します。これらの特性は、住宅、商業、産業など、負荷の種類、および電力を供給される特定の機器と電化製品に応じて大きく異なる場合があります。ミニ変電所トランスに影響を与える主要な負荷特性のいくつかは次のとおりです。

負荷タイプ

• 抵抗荷重：白熱電球や電気ヒーターなどのこれらの荷重は、電圧と電流の間に線形関係を持っています。それらは比較的一定の量の電力を引き出し、一般に変圧器のために簡単に処理できます。
• 帰納的負荷：モーター、変圧器、およびその他の誘導デバイスは、通電時に磁場を作成し、電圧の後ろに電流が遅れます。帰納的負荷は、システムに反応性の発電を導入し、損失の増加と変圧器の効率の低下につながる可能性があります。
• 容量性負荷：容量性要素を備えたコンデンサと特定の電子デバイスにより、電流が電圧を導きます。容量性負荷は、変圧器の力率と全体的な性能にも影響を与える可能性があります。

ロードバリエーション

• 一定の負荷：一定の負荷は、時間の経過とともに安定した電力需要を維持します。一定の荷重を供給するトランスは、比較的安定した条件下で動作し、より正確にサイズにすることができます。
• 可変負荷：多くの負荷、特に商業および産業の環境では、1日を通して電力需要に大きな変動があります。可変荷重は、変圧器を電流と電圧の変動にさらすことができます。これにより、トランスがピーク荷重を処理する能力を高める必要がある場合があります。
• 断続的な負荷：断続的な負荷とは、定期的にオン /オフになった負荷です。これらの負荷は、それらが活性化されると急激な急増を引き起こす可能性があり、変圧器にストレスをかけ、潜在的に過熱につながる可能性があります。

負荷力率

力率は、システムでどの程度効果的に電力が使用されているかの尺度です。低電力要因は、電気エネルギーのかなりの部分が反応力の形で無駄になっていることを示しています。誘導負荷は通常、低電力要因を持ち、これにより、変圧器を通る電流が増加し、より高い損失と効率が低下する可能性があります。

ミニ変電所トランスに対する負荷特性の影響

熱性能

変圧器の熱性能は、その長期的な信頼性と寿命のために重要です。異なる負荷特性は、変圧器の温度上昇に大きな影響を与える可能性があります。

• 高負荷：高負荷での連続動作により、変圧器が過熱する可能性があります。これにより、断熱材の老化が加速し、その寿命が減ります。通常、変圧器は、指定された温度上昇を超えることなく、一定量の負荷を処理する能力に基づいて評価されます。
• ロードバリエーション：負荷の突然の変化は、変圧器の熱性能にも影響する可能性があります。たとえば、負荷が急速に増加すると、温度が一時的に急上昇する可能性があります。これにより、トランスが熱を効果的に消散させることはできません。これは、熱応力と変圧器への潜在的な損傷につながる可能性があります。
• 反応電力：実際の電力需要が同じままであっても、システムに反応性出力を導入する誘導性および容量性負荷は、変圧器を通る電流を増加させる可能性があります。この追加電流は、変圧器巻線とコアに追加の加熱を引き起こす可能性があり、その熱性能にさらに影響を与えます。

電気性能

負荷特性は、電圧調節と効率など、トランスの電気性能にも大きな影響を与える可能性があります。

• 電圧調整：トランスの電圧調節とは、さまざまな負荷条件下で比較的一定の出力電圧を維持する能力を指します。負荷の変動、特に負荷の突然の変化により、出力電圧が変動する可能性があります。変圧器は、接続された荷重が安定した電力供給を確実に受けるように、適切な電圧調整を提供するように設計する必要があります。
• 効率：トランスの効率は、出力電力と入力電力の比です。力率や負荷変動などの負荷特性は、変圧器の効率に影響を与える可能性があります。低電力要素は、変圧器の損失を増加させ、その効率を低下させる可能性があります。さらに、変圧器を光負荷で長時間動作させると、効率が低下する可能性があります。

機械的ストレス

負荷特性は、変圧器を機械的応力にかけることもあります。これは、その物理的な完全性と信頼性に影響を与える可能性があります。

• インラッシュ電流：変圧器がエネルギーを与えたとき、または大きな負荷が突然接続されたときに、イングラッシュ電流が発生する可能性があります。これらの電流は、通常の動作電流よりも数倍高い場合があり、変圧器巻線とコアに機械的なストレスを引き起こす可能性があります。時間が経つにつれて、繰り返されるイングラッシュ電流は、機械的損傷につながり、変圧器の寿命を短くする可能性があります。
• 振動とノイズ：負荷の変動と反応性電力は、変圧器に振動とノイズを引き起こす可能性があります。過度の振動は、変圧器内の接続とコンポーネントを緩める可能性がありますが、高レベルのノイズは迷惑になる可能性があり、トランスの潜在的な問題を示す可能性があります。

負荷特性の影響を軽減します

ミニ変電所トランスのサプライヤーとして、トランスの性能に対する負荷特性の影響を軽減することの重要性を理解しています。採用できるいくつかの戦略は次のとおりです。

• 適切なサイジング：適切なサイズのトランスを選択することは、予想される負荷特性を処理できるようにするために重要です。これには、ピーク荷重、負荷の変動、力率などの要因を考慮することが含まれます。変圧器を移動すると、コストが高くなり、効率が低下する可能性がありますが、下着は過熱や早期故障につながる可能性があります。
• 力率補正：コンデンサなどの力率補正装置を設置すると、システムの力率を改善し、変圧器を流れる反応性電力を減らすことができます。これにより、トランスの損失が低下し、その効率が向上します。
• 負荷管理：ピークシェービングや負荷分解などの負荷管理戦略を実装することで、トランスに対する負荷変動の影響を減らすことができます。異なる負荷によって消費されるタイミングと量を制御することにより、トランスはより効率的かつ確実に動作することができます。
• 監視とメンテナンス：温度、電圧、電流を含むトランスの性能を定期的に監視することで、潜在的な問題を早期に検出し、タイムリーなメンテナンスを可能にします。これには、接続のゆるいチェック、断熱の検査、およびオイル分析の実行が含まれます。

当社の製品提供

当社では、お客様の多様なニーズを満たすように設計された幅広いミニ構造変圧器を提供しています。私たちの変圧器は、さまざまな負荷特性によってもたらされる課題に耐えるように構築され、信頼性の高い効率的なパフォーマンスを提供します。

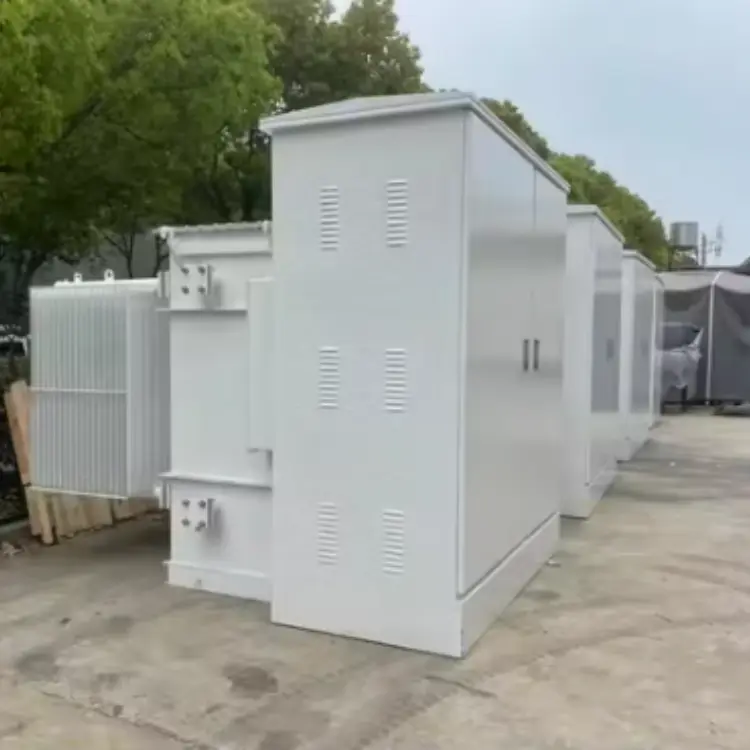

• 6kV事前に組み立てられた変電所10kV 35kVヨーロッパスタイルの変電所トランス：これらの事前に組み立てられた変電所は、簡単に設置して操作できるように設計されています。これらは、住宅、商業、産業の環境など、さまざまなアプリケーションに適しています。
• 変電所のパワートランス：当社の変電所のパワートランスは、お客様の特定の要件を満たすために、さまざまな評価と構成で利用できます。これらは、高効率、低損失、信頼できるパフォーマンスを提供するように設計されています。
• 分布置換：当社の分布変電所は、送電システムからエンドユーザーに電力を分配するように設計されています。電源の安全性と信頼性を確保するために、高度な保護および制御システムが装備されています。

結論

負荷特性は、ミニ変電所のパフォーマンスと信頼性に大きな影響を与えます。これらの特性を理解し、それらの影響を緩和するための適切な措置を講じることは、変圧器の長期的な動作を確保するために重要です。ミニ変電所トランスのサプライヤーとして、私たちは、さまざまな負荷特性によってもたらされる課題に効果的に対処できる高品質の製品とソリューションをお客様に提供することを約束しています。

ミニ変電所の変圧器についてもっと知りたい場合や、荷重特性とトランスへの影響について質問がある場合は、お気軽にお問い合わせくださいお問い合わせ相談のために。あなたの電力のニーズを満たすためにあなたと協力することを楽しみにしています。

参照

• IEEE Standard C57.12.00-2010、「液体に浸された分布、電力、および調節変圧器に関する標準的な一般的な要件」。
• IEC 60076-1：2011、「パワートランス - パート1：一般」。
• ビリングス、DL、「トランスエンジニアリング：設計、技術、診断」、CRC Press、2012年。
